ЭЛЕГАЗОВЫЙ КОЛОНКОВЫЙ ВЫКЛЮЧАТЕЛЬ ВГК-СВЭЛ-110

Высоковольтный выключатель

✓ Надежность в работе и безопасность для обслуживающего персонала
✓ Гарантированная работоспособность уплотнений на весь срок эксплуатации
✓ Высокая заводская готовность, простой и быстрый ввод в эксплуатацию

Элегазовый выключатель 110 кВ

НАЗНАЧЕНИЕ

Выключатели элегазовые ВГК-СВЭЛ-110 предназначены для выполнения оперативной и аварийной коммутации в энергосистемах, т. е. выполнения операций включения и отключения отдельных цепей при ручном или автоматическом управлении. Во включенном состоянии выключатели должны беспрепятственно пропускать токи нагрузки в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 110 кВ с заземленной нейтралью. Выключатели ВГК-СВЭЛ-110 имеют климатическое исполнение У1 (от плюс 40 °С до минус 45 °С) и УХЛ1 (от плюс 40 °С до минус 60 °С) категории размещения 1 по ГОСТ 15150 и предназначены для эксплуатации в следующих условиях:

• Наибольшая высота установки над уровнем моря – 1000 м.
• Промышленная атмосфера (тип III или IV по ГОСТ 15150).
• Скорость ветра:
  • в условиях отсутствия гололёда – не более 40 м/с;
  • в условиях гололёда с толщиной корки льда до 20 мм – не более 15 м/с.
• Окружающая среда – не содержащая химически активных и опасных в отношении взрыва примесей.
• Интенсивность сейсмического воздействия – не более 9 баллов по MSK-64.
• Относительная влажность воздуха – не более 90% при температуре +25 °С.

Устройство высоковольтного выключателя

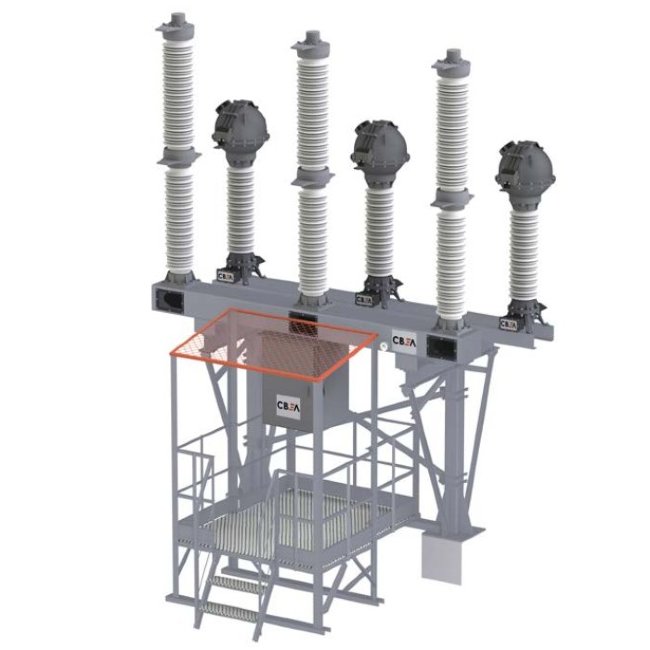

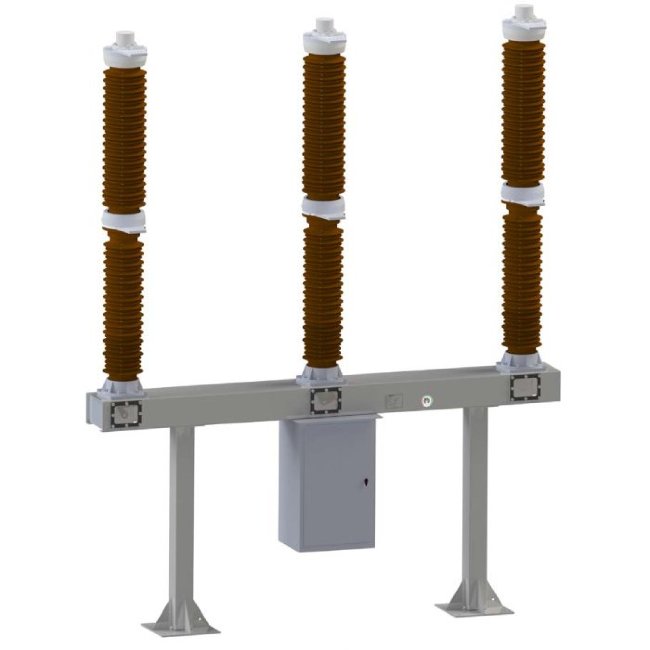

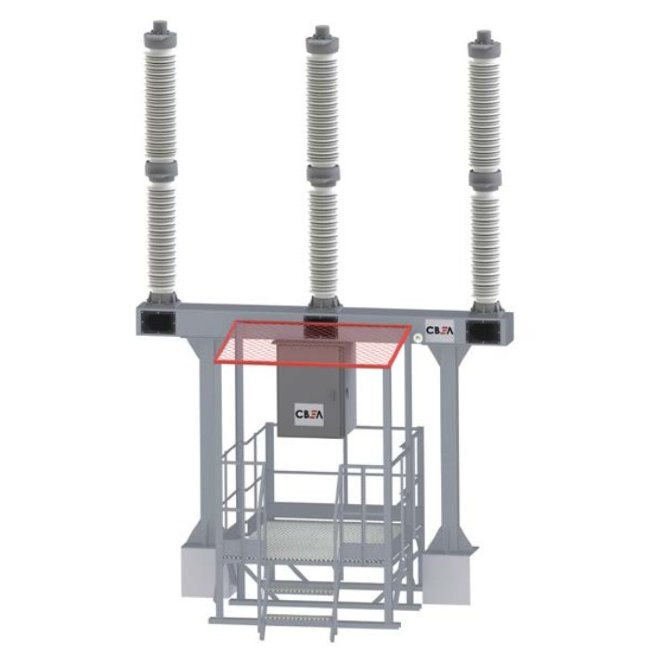

Выключатели серии ВГК относятся к электрическим коммутационным аппаратам высокого напряжения, в которых гасящей и изолирующей средой является элегаз (SF6). Выключатель ВГК-СВЭЛ-110 состоит из трёх полюсов (колонн), установленных на общей раме и механически связанных друг с другом. Все три полюса выключателя управляются одним пружинным приводом. Принцип работы выключателей основан на гашении электрической дуги потоком элегаза, который создаётся за счёт перепада давления, обеспечиваемого автогенерацией, т. е. тепловой энергии дуги, а также поршневым устройством.

Параметры выключателя ВГК СВЭЛ 110

Наименование параметра	Значение
Номинальное напряжение Uном, кВ	110
Наибольшее рабочее напряжение, кВ	126
Номинальная частота, Гц	50
Номинальный первичный ток, А	3150
Номинальный ток отключения КЗ, кА	40
Нормированные параметры тока включения, кА, не более: – наибольший пик – начальное действующее значение периодической составляющей	102 40
Нормированные параметры сквозного тока короткого замыкания, кА: – наибольший пик (ток электродинамической стойкости) – среднеквадратичное значение тока за время его протекания (ток термической стойкости)	102 40
Номинальная продолжительность тока, с	3
Испытательное напряжение полного грозового импульса: – относительно земли, кВ – между контактами, кВ	550 630
Кратковременное (одноминутное) испытательное напряжение промышленной частоты: – относительно земли, кВ – между контактами, кВ	230 265
Сейсмостойкость по шкале MSK, баллов	9
Утечка газа в год, % от массы газа, не более	≤0,5
Ресурс выключателя по механической стойкости («включение – пауза – отключение» без тока в главной цепи), число циклов	10000
Срок эксплуатации, лет	40

Выключатели ВГК-СВЭЛ-110 выполняют следующие операции и циклы: а) отключение (О); б) включение (В); в) включение-отключение (ВО), в том числе без преднамеренной выдержки времени между операциями В и О; г) отключение-включение (ОВ) при любой бесконтактной паузе, начиная от tбк, соответствующей tбт, где tбк – бесконтактная пауза, tбт – нормированная бестоковая пауза при АПВ; д) отключение-включение-отключение (ОВО) с интервалами времени между операциями согласно подпунктам в) и г); е) коммутационные циклы: ✓ О – 0,3 с – ВО – 180 с – ВО; ✓ О – 0,3 с – ВО – 20 с – ВО; ✓ О – 180 с – ВО – 180 с – ВО. Допустимое для каждого полюса выключателя без осмотра и ремонта дугогасительных устройств число операций отключения (ресурс по коммутационной стойкости) составляет: ✓ при токах в диапазоне свыше 60 до 100% номинального тока отключения – 20 операций; ✓ при токах в диапазоне свыше 30 до 60 % номинального тока отключения – 50 операций; ✓ при рабочих токах, равных номинальному току, – 5000 операций.

ПРИВОД ВЫКЛЮЧАТЕЛЯ ВГК-СВЭЛ-110

Выключатель ВГК-СВЭЛ-110 конструктивно изготавливается с пружинно-моторным приводом. Привод выключателя устанавливается на раме выключателя и соединен с полюсами посредством рычагов и тяг. Шкаф привода изготовлен из стали с антикоррозийным покрытием. Обслуживание привода производится с трех сторон, для чего в шкафу привода предусмотрены три двери с замками.

Привод состоит из следующих основных элементов: рама привода, электродвигатель, механизмы взвода пружин включения и отключения, пружины включения и отключения, электромагнит включения и электромагниты отключения, панель управления и индикации положения привода, оборудование схемы управления выключателем.

В шкафу привода установлены системы обогрева и освещения. Система обогрева состоит из двух нагревательных элементов и вентилятора.

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ
Номинальное напряжение постоянного тока катушек электромагнитов управления, Uном, В	220
Рабочий диапазон напряжения катушек электромагнитов управления, % – электромагнит включения	85–105
Рабочий диапазон напряжения катушек электромагнитов управления, % – электромагниты отключения	70–110
Номинальный ток катушек электромагнитов управления, А	2
Количество электромагнитов управления, включающих/отключающих	1/2
Номинальное напряжение питания электродвигателя, В пост./перем.	220 / 230
Рабочий диапазон напряжений электродвигателя, %	85–110
Мощность электродвигателя, Вт	600
Номинальное напряжение включающих и отключающих устройств привода и вспомогательных цепей, В пост.	220
Номинальный ток вспомогательных блок-контактов, А	10
Количество коммутирующих контактов для вспомогательных замыкающих/размыкающих цепей	12/12
Степень защиты оболочки шкафа привода, не менее	IP54
Масса привода, кг	400

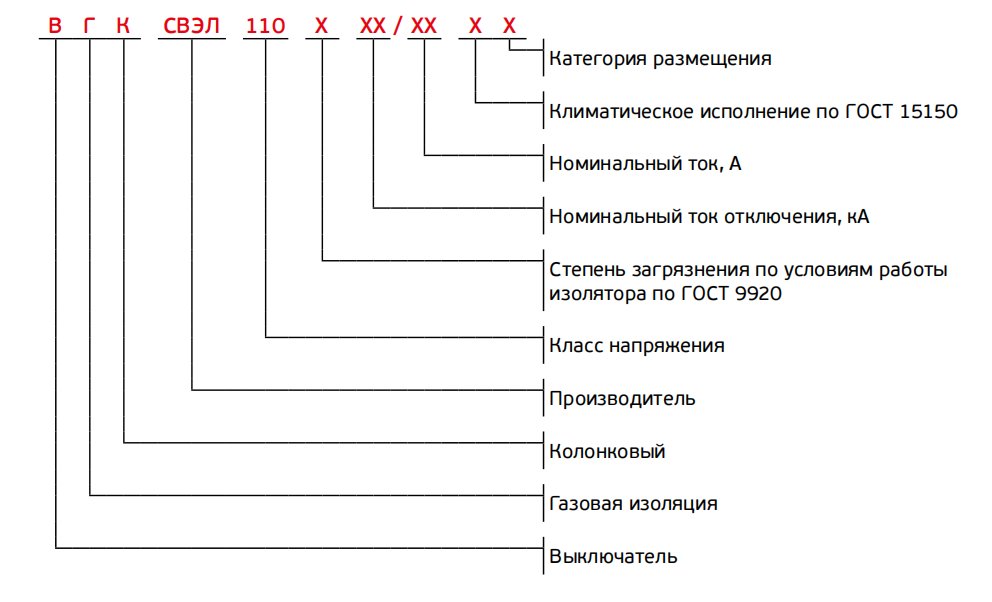

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
