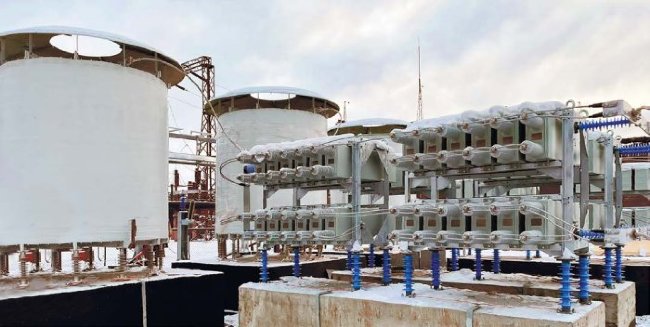

ФИЛЬТРОВЫЕ РЕАКТОРЫ

Фильтровые реакторы купить

НАЗНАЧЕНИЕ

Предназначены для работы в составе:
■ фильтров высших гармоник (ФГ)
■ фильтрокомпенсирующих устройств (ФКУ)
■ фильтрокомпенсирующих цепей (ФКЦ) статических тиристорных компенсаторов (СТК)
■ фильтров гармоник вставок постоянного тока (HVDC)
■ ФКУ источников реактивной мощности на базе УШР

ПАРАМЕТРЫ

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ
Напряжение сети, кВ	3…220
Номинальный ток, А	50…20 000
Климатическое исполнение	У, УХЛ, ХЛ, Т

Фильтрующие реакторы

РЕГУЛИРОВОЧНЫЕ ОТПАЙКИ

Для дополнительной ступенчатой настройки индуктивности фильтровые реакторы могут быть выполнены с регулировочными отпайками.

ЭФФЕКТЫ ОТ ПРИМЕНЕНИЯ

В зависимости от применения, фильтровые реакторы позволяют сократить уровень гармонических искажений в кривой питающего напряжения. При этом:

• повышается стабильность работы электронных устройств
• снижается количество аварийных отключений
• увеличивается срок службы электрооборудования
• снижаются потери электроэнергии

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

ОПОРЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
В комплект поставки возможно включение опор из нержавеющей стали. Данные опоры предназначены для выдерживания магнитных расстояний и являются выгодной альтернативой бетонным фундаментам без ферромагнитного армирования.

ШИННЫЕ КОМПЕНСАТОРЫ
Для подключения реактора к жесткой ошиновке камеры или ОРУ возможно включить в комплект поставки шинные компенсаторы. В таком случае выводы реактора будут спроектированы для подключения к ним заложенных шинных компенсаторов.

ОПОРНЫЕ МЕТАЛЛОКОНСТРУКЦИИ
В комплект поставки реактора возможно включение опорных металлоконструкций для его размещения на территории подстанции.

ОПОРНЫЕ ИЗОЛЯТОРЫ
Фарфоровые опорные изоляторы могут быть поставлены вместо полимерных, которые поставляются стандартно.

ЭЛЕКТРОСТАТИЧЕСКИЕ ЭКРАНЫ
Могут быть включены в комплект поставки для выравнивания электрического поля и исключения появления коронных разрядов.

ЗАЩИТНЫЙ КОЖУХ ИЛИ БМЗ
Возможна поставка реакторов комплектно с защитным кожухом или в блочно-модульном здании.

ШЕФМОНТАЖ
Возможно проведение надзора и технического руководства при выполнении монтажных работ.

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ ФИЛЬТРОВОГО РЕАКТОРА

Пример условного обозначения: ФРТС 6,3-26-38 У3
