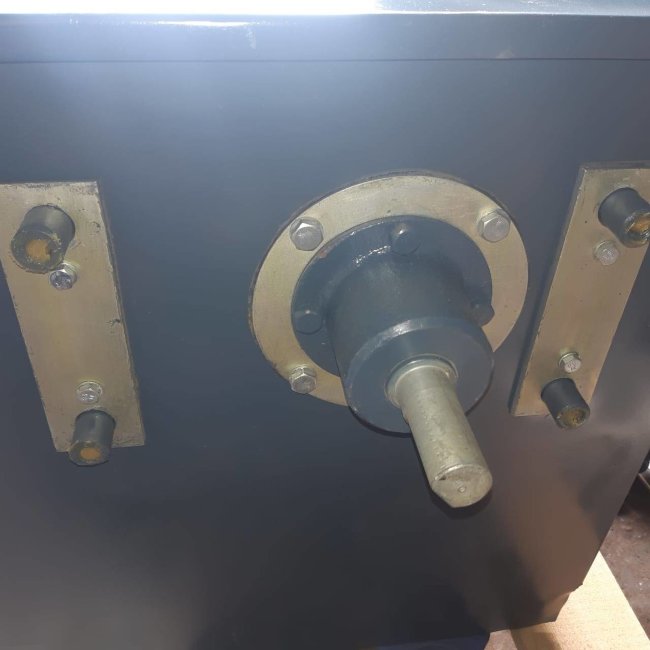

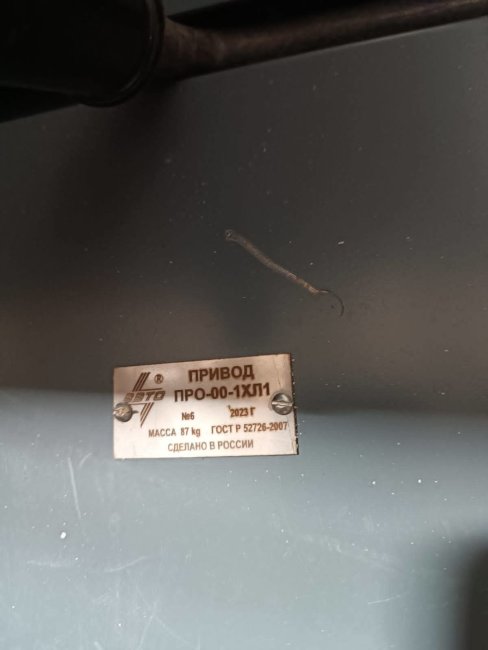

Привод ПРО-1У1

Привод отделителя ПРО-1У1

Приводы ПРО-1У1, применяемые для оперирования отделителями, и приводы ПРК-1У1, применяемые для оперирования короткозамыкателями, предназначены для отключения отделителя и включения короткозамыкателя автоматически от средств защиты дистанционно или с места установки, а также для включения отделителя и отключения короткозамыкателя вручную. При этом автоматическое отключение отделителя (включение короткозамыкателя) происходит за счет энергии, запасенной во время ручного оперирования самим аппаратом при заводе его пружин. Приводы ПРО-ЗУ1 и ПРК-1У1 применяются для оперирования отделителями и короткозамыкателями, момент на валу которых не превышает 735 Н-м, а угол поворота вала не превосходит 150°. Максимальное усилие на рукоятке провода при включении отделителя и отключении короткозамыкателя не превышает 245 Н. Собственное время срабатывания при автоматическом оперировании не превосходит 0,05 с. Для ручного включения отделителя (отключения короткозамыкателя) необходимо сделать 35—38 оборотов рукояткой, на что затрачивается 50—60 с. Конструктивно оба привода выполнены одинаково, за исключением релейной части.

В привод типа ПРК-1У1 встраиваются оперативный электромагнит включения и три реле максимального тока мгновенного действия типа РТМ для защиты от перегрузок и токов к. з. В привод ПРО-1У1 встраивается один оперативный электромагнит отключения, питаемый от независимого источника напряжения, и один электромагнит отключения от защиты, питаемый от батареи конденсаторов типа БК-401, емкость которой 40 мкФ, а напряжение 400 В. Последний электромагнит предназначен для отключения отделителя во время паузы тока, т. е. в промежутке времени между отключением выключателя на питающем конце линии и его повторным включением.

Общий вид и габаритные размеры приводов даны на установочных чертежах отделителей и короткозамыкателей. Масса привода 80 кг.
