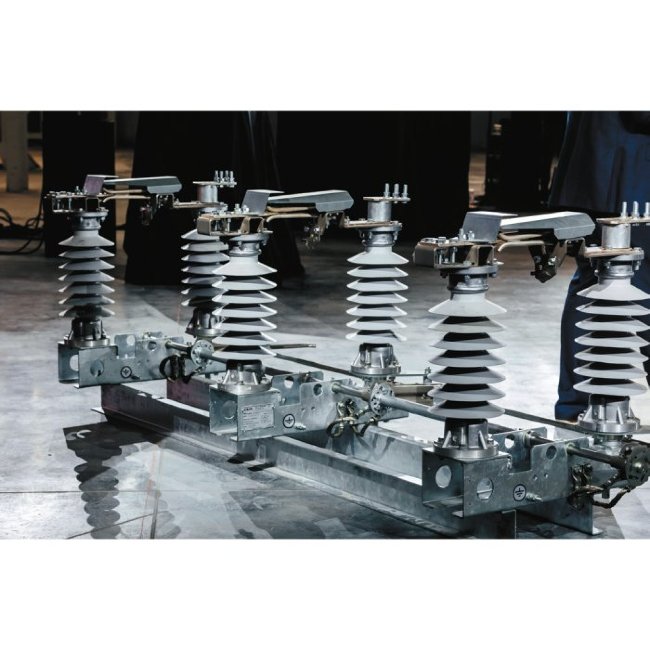

РАЗЪЕДИНИТЕЛЬ РГ-СВЭЛ-35

Разъединитель напряжения

✓ УНИВЕРСАЛЬНАЯ КОНСТРУКЦИЯ ДЛЯ ЛЮБОЙ КОНФИГУРАЦИИ ОРУ

✓ СНИЖЕНИЕ ЭКСПЛУАТАЦИОННЫХ ЗАТРАТ

✓ ГАРАНТИЯ КАЧЕСТВА

✓ БЫСТРЫЕ СРОКИ ПОСТАВКИ

✓ ПРОИЗВЕДЕНО В РОССИИ

В 2023 году состоялась официальная презентация запуска в производство разъединителей РГ-СВЭЛ-35. Мероприятие собрало представителей энергетических компаний, партнеров и специалистов отрасли. На презентации б ыли продемонстрированы ключевые характеристики продукта, его преимущества и возможности применения в различных энергетических проектах. Разъединители РГ-СВЭЛ-35 получили высокую оценку за свою надежность, долговечность и адаптивность к различным условиям эксплуатации. Участники мероприятия отметили важность внедрения таких решений для модернизации энергетической инфраструктуры России.

КОНТРОЛЬ КАЧЕСТВА И ПЕРСПЕКТИВЫ

На текущий момент ведется постоянный контроль качества производства разъединителей РГ-СВЭЛ-35. Группа СВЭЛ активно работает над улучшением технологий и процессов, чтобы обеспечить соответствие продукции самым высоким стандартам. Таким образом, история создания разъединителей РГ-СВЭЛ-35 — это успешный пример локализации производства и фокусировки на потребностях клиентов, что позволяет Группе СВЭЛ уверенно смотреть в будущее.

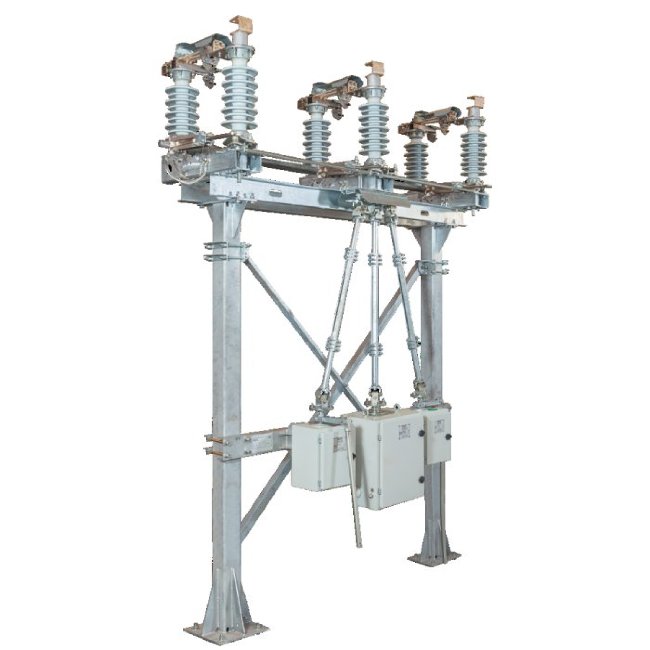

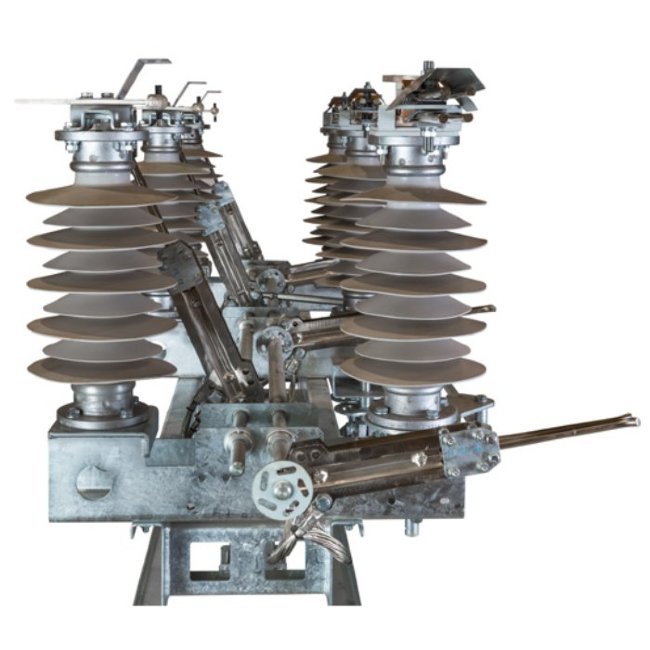

Разъединитель с приводом

НАЗНАЧЕНИЕ

Разъединители с приводами РГ-СВЭЛ-35 предназначены для эксплуатации в электрических сетях переменного тока частоты 50 Гц с номинальным напряжением 35 кВ для включения и отключения обесточенных участков электрической цепи, находящихся под напряжением, заземления отключенных участков электрической цепи при помощи заземлителей, а также отключения токов холостого хода трансформаторов, зарядных токов воздушных и кабельных линий. Эксплуатация разъединителей допускается в условиях загрязнения их поверхностей со степенями II, III или IV по ГОСТ 9920.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Верхнее рабочее значение температуры окружающего воздуха — не выше +40 °С.
• Нижнее рабочее значение температуры окружающего воздуха — не ниже −60 °С.
• Наибольшая высота установки над уровнем моря — 1000 м.
• Допускается эксплуатация в условиях загрязнения поверхностей со степенями II, III или IV по ГОСТ 9920.
• Скорость ветра:
  • в условиях отсутствия гололёда — не более 40 м/с;
  • в условиях гололёда с толщиной корки льда до 20 мм — не более 15 м/с.
• Интенсивность сейсмического воздействия — не более 9 баллов по MSK-64.
• Относительная влажность воздуха — не более 90 % при температуре +25 °С.
• Окружающая среда — невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РГ-СВЭЛ-35

Наименование параметра	Значение
Номинальное напряжение, кВ	35
Номинальный ток, А	630; 1250
Ток термической стойкости (Iт), кА	12,5; 25
Наибольший пик сквозного тока (Iд), кА	31,5; 63
Время протекания тока термической стойкости (для разъединителя/заземлителя), с	3/1
Время выполнения операций моторным приводом главными контактами, не более, с: – включение – отключение	12 12
Ток холостого хода трансформатора, А	3
Ток зарядной линии, А	2
Механический ресурс, циклов В-О	10 000
Допустимая механическая нагрузка на выводы, Н	800
Срок службы, годы, не менее	30
Материал изоляторов	Полимер / фарфор
Тип привода	Электродвигательный / ручной

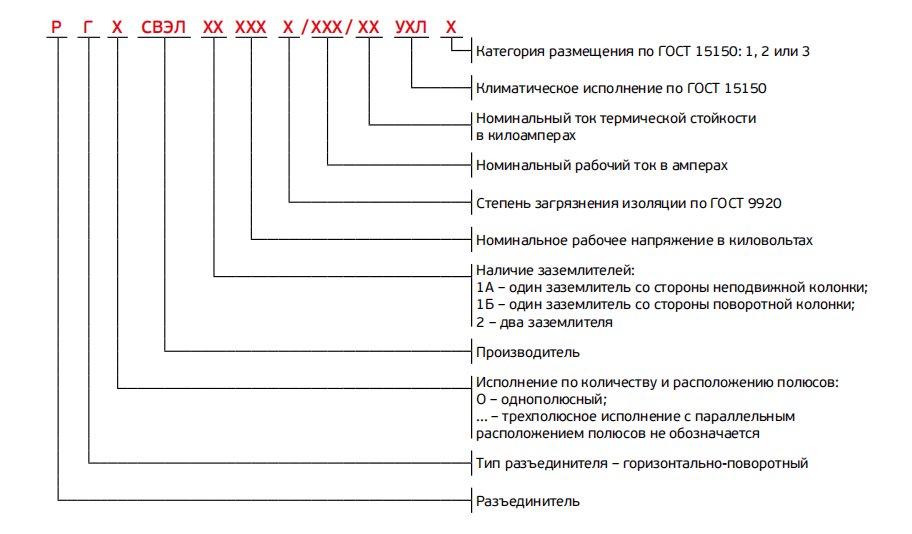

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ РАЗЪЕДИНИТЕЛЯ

Технические характеристики привода разъединителя

Наименование параметра	ПД-СВЭЛ-35/01-01/01	ПД-СВЭЛ-35/01-02/01	ПД-СВЭЛ-35/01-03/01	ПД-СВЭЛ-35/01-04/01
Номинальный крутящий момент, Н•м	330⁺³⁰
Угол поворота вала, град	90⁺⁶
Напряжение питания, В – электродвигателя	~230/400 трехфазное	=220/~230 постоянное или однофазное
– цепей управления	~230 однофазное	=220 постоянное
– цепей блокировки	=220 постоянное	=220 постоянное
Частота вращения, не более, об./мин	1500
Номинальная мощность электродвигателя, кВт	0,37
Номинальный ток электродвигателя, А	1,1		2,8
Номинальное напряжение переменного тока подогревательных устройств, В	230
Мощность нагревательных устройств, Вт – постоянно включенного	50
– включаемого при низких температурах	100
Количество коммутирующих контактов (КВВЦ) – размыкающих	12	8	12	8
– замыкающих	12	8	12	8
Номинальный ток КВВЦ, А, при напряжении: – 230 В переменного тока	10
– 220 В постоянного тока	1
Усилие на рукоятке при ручном оперировании, Н, не более	60
Степень защиты оболочки по ГОСТ 14254-2015	IP65
Масса привода не более, кг	45

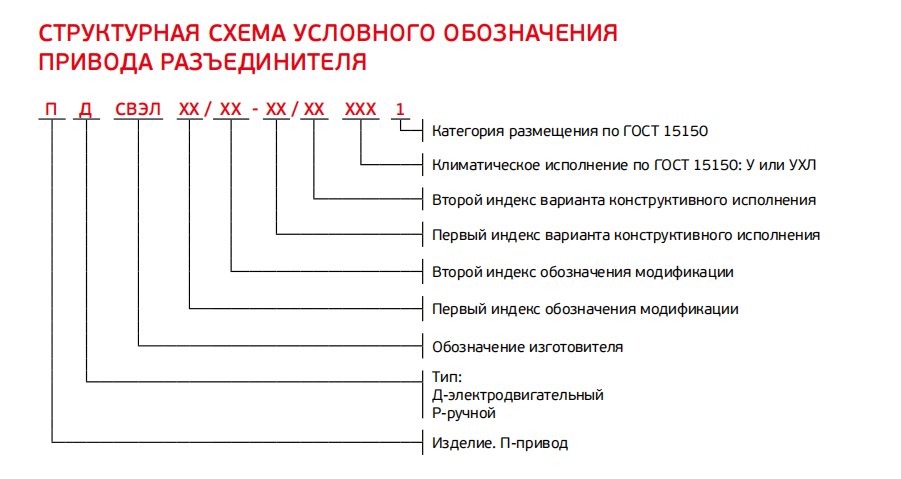

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИВОДА РАЗЪЕДИНИТЕЛЯ

Установка разъединителя РГ-СВЭЛ-35

Одним из основных принципов нашей работы является создание оборудования, которое не требует обслуживания и обеспечивает удобство монтажа и эксплуатации на объекте. При проектировании нашего оборудования учитываются все особенности его установки и эксплуатации. Мы стремимся сделать процесс монтажа максимально простым и удобным для наших клиентов, для этого нашими инженерами разработаны специальные решения, которые позволяют установить оборудование без необходимости использования сложных инструментов или специалистов. В комплекте с оборудованием предоставляются подробные инструкции по эксплуатации оборудования, что позволяет избежать ошибок при использовании. Мы также предлагаем консультации и техническую поддержку наших специалистов в случае возникновения вопросов или проблем. Кроме того, наше оборудование обладает высокой надежностью и долговечностью, что позволяет минимизировать риски возникновения сбоев и поломок. Простота монтажа и удобство при эксплуатации обеспечиваются благодаря следующим свойствам:
✓ Отсутствие пружин в ламелях упрощает настройку токоведущего контакта и не требует обслуживания.
✓ Безопасность эксплуатирующего персонала обеспечивается наличием механической блокировки, что гарантирует исключение совершения ошибочных действий.
✓ Оптимальное, с точки зрения затрат и сохранности, транспортировочное состояние. Количество грузовых мест – 1.
✓ Простота монтажа и минимальное время сборки на объекте обеспечиваются максимальной степенью заводской сборки и настройки оборудования на заводе с учетом технических требований и параметров оборудования.
✓ Все разъединители серии РГ обладают высокими эксплуатационными качествами, исключающими необходимость внепланового обслуживания в течение всего срока службы.
