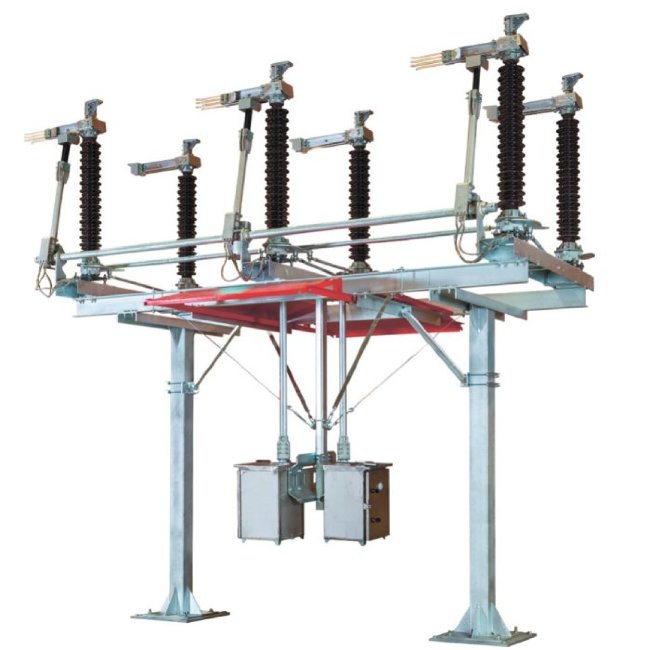

РАЗЪЕДИНИТЕЛЬ РГ(Н)-СВЭЛ-110

Разъединитель тока

✓УНИВЕРСАЛЬНАЯ КОНСТРУКЦИЯ ДЛЯ ЛЮБОЙ КОНФИГУРАЦИИ ОРУ
✓СНИЖЕНИЕ ЭКСПЛУАТАЦИОННЫХ ЗАТРАТ
✓ГАРАНТИЯ КАЧЕСТВА
✓БЫСТРЫЕ СРОКИ ПОСТАВКИ
✓ПРОИЗВЕДЕНО В РОССИИ

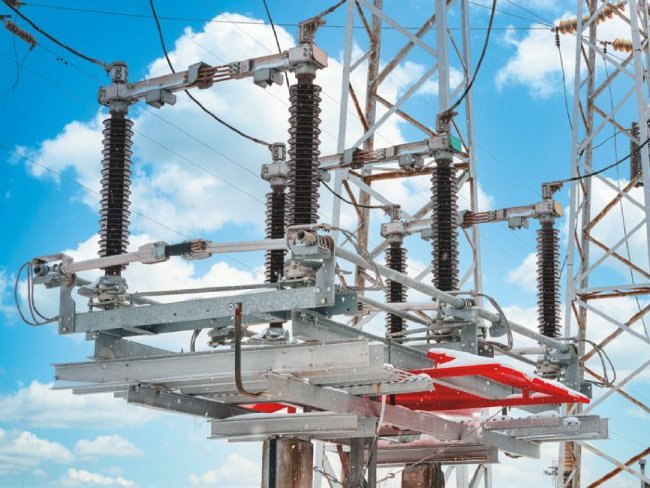

Высоковольтный разъединитель

ИСТОРИЯ РАЗВИТИЯ ПРОИЗВОДСТВА РАЗЪЕДИНИТЕЛЕЙ РГ-СВЭЛ-110 КВ

В 2019 году Группа СВЭЛ, известная своими решениями в области электроэнергетики, приняла стратегическое решение о расширении ассортимента продукции и выходе на рынок как производитель высоковольтного оборудования, начав с производства разъединителей горизонтально-поворотного типа на напряжение 110 кВ — РГ-СВЭЛ-110.

Это решение было вызвано растущим спросом на высоковольтное оборудование в России и за её пределами, а также необходимостью увеличивать производственные мощности.

С начала производства разъединителей на напряжение 110 кВ компания активно внедряла новейшие технологии, патентные разработки и улучшала качество продукции. Благодаря этому её продукция стала востребована на рынке и завоевала доверие клиентов.

Одним из ключевых моментов в развитии производства стал процесс полной локализации. Это позволило не только сократить время поставки, повысить надёжность и качество оборудования, но и снизить зависимость от иностранных поставщиков.

В перспективе Группа СВЭЛ видит дальнейшее развитие производства высоковольтного оборудования на напряжение 110 и 220 кВ. Планируется расширение ассортимента продукции, увеличение производственных мощностей и внедрение новых технологий. Компания также стремится к увеличению доли на рынке и укреплению позиций как лидера отечественного производителя высоковольтного оборудования.

Благодаря постоянному вниманию к качеству и инновациям Группа СВЭЛ успешно развивается и готова к новым вызовам на рынке высоковольтного оборудования.

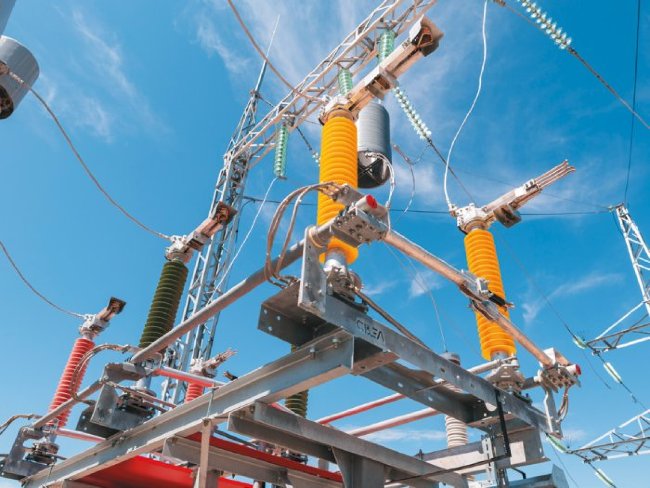

Назначение и условия эксплуатации РГ-СВЭЛ 110

Разъединители РГ-СВЭЛ предназначены для включения и отключения участков электрических цепей под напряжением при отсутствии нагрузочного тока.

Они применяются во всех высоковольтных установках для обеспечения видимого разрыва при отключении какого-либо участка цепи, для производства переключений и набора нужной схемы, а также заземления отключённых участков электрической цепи при помощи заземлителей.

• Верхнее рабочее значение температуры окружающего воздуха — не выше 40 °C
• Нижнее рабочее значение температуры окружающего воздуха — не ниже −60 °C
• Наибольшая высота установки над уровнем моря — 1000 м
• Разъединители допускают эксплуатацию в условиях загрязнения их поверхностей со степенями II, III или IV по ГОСТ 9920
• Скорость ветра:
  • в условиях отсутствия гололёда — не более 40 м/с
  • в условиях гололёда с толщиной корки льда до 20 мм — не более 15 м/с
• Интенсивность сейсмического воздействия — до 9 баллов по MSK-64
• Относительная влажность воздуха — не более 90% при температуре +25 °C
• Окружающая среда — невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РАЗЪЕДИНИТЕЛЯ РГ(Н)-СВЭЛ-110

Наименование параметра	РГ-СВЭЛ-110	РГО-СВЭЛ-110	РГ-СК-СВЭЛ-110	РГН-СВЭЛ-110	РГНО-СВЭЛ-110	РГН-СК-СВЭЛ-110
Номинальное напряжение, кВ	110	110	110	110	110	110
Номинальный ток, А	1000; 1600; 2500	1000; 1600; 2500	1000; 1600; 2500	1000	1000	1000
Ток термической стойкости (Iт), кА	31,5; 40	31,5; 40	31,5; 40	31,5	31,5	31,5
Наибольший пик сквозного тока (Iд), кА	80; 100	80; 100	80; 100	80	80	80
Время протекания тока термической стойкости (для разъединителя/заземлителя), с	3/1	3/1	3/1	3/1	3/1	3/1
Кратковременное (1 мин) испытательное напряжение промышленной частоты, кВ – на землю и между полюсами	230	230	230	230	230	230
Кратковременное (1 мин) испытательное напряжение промышленной частоты, кВ – между контактами полюса	265	265	265	230	230	230
Испытательное напряжение полного грозового импульса, кВ – на землю и между полюсами	550	550	550	450	450	450
Испытательное напряжение полного грозового импульса, кВ – между контактами полюса	630	630	630	570	570	570
Ток холостого хода трансформатора, А	4	4	4	4	4	4
Ток зарядной линии, А	2	2	2	2	2	2
Механический ресурс для главных цепей и цепей заземлителя, циклов В-О	10000	10000	10000	10000	10000	10000
Допустимая механическая нагрузка на выводы, Н	1000	1000	1000	1000	1000	1000
Срок службы, не менее	30 лет	30 лет	30 лет	30 лет	30 лет	30 лет
Материал изоляторов	Полимер/фарфор	Полимер/фарфор	Полимер/фарфор	Полимер/фарфор	Полимер/фарфор	Полимер/фарфор
Тип привода	Электродвигательный/ручной	Электродвигательный/ручной	Электродвигательный/ручной	Электродвигательный/ручной	Электродвигательный/ручной	Электродвигательный/ручной

Возможность комплектования разъединителя защитными козырьками, опорной рамой, опорными металлоконструкциями, площадками обслуживания.

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ РАЗЪЕДИНИТЕЛЯ

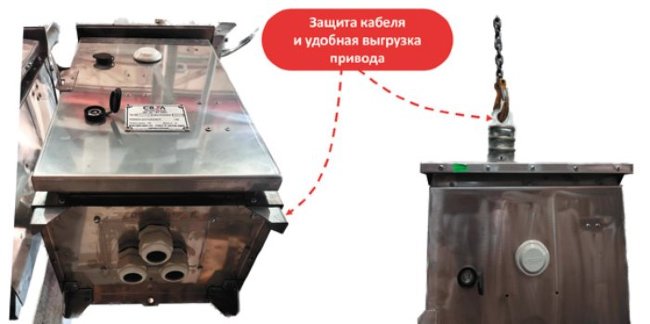

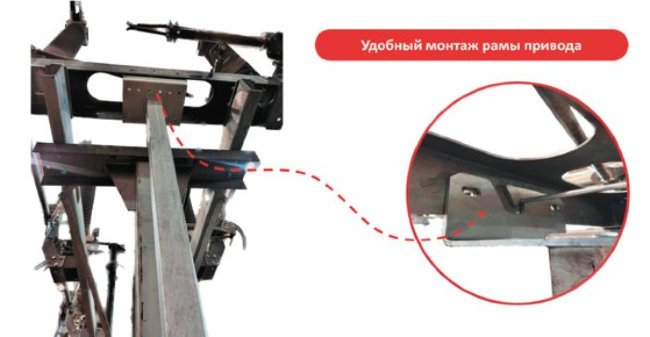

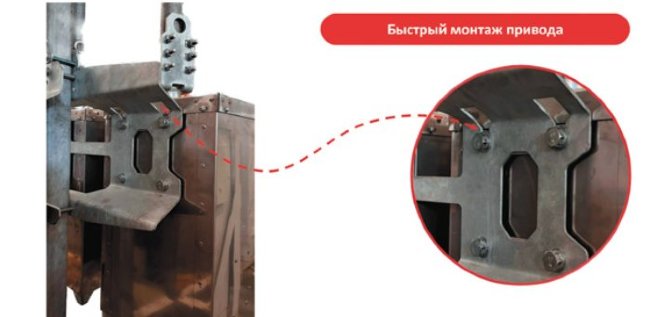

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПРИВОДА РАЗЪЕДИНИТЕЛЯ РГ(Н)-СВЭЛ-110

Наименование параметра	Значение
Номинальный крутящий момент, Н·м	370
Угол поворота вала, град	186±5
Напряжение питания, В — электродвигателя, трёхфазное	~400
Напряжение питания, В — цепей управления, однофазное	~230
Напряжение питания, В — цепей блокировки, постоянное	=220
Частота вращения электродвигателя, об/мин	1400
Электрическая мощность электродвигателя, кВт	0,25
Диапазон напряжений на зажимах питания, % от номинального	85–110
Номинальная мощность электродвигателя, Вт	250
Номинальное напряжение переменного тока подогревательных устройств, В	230
Мощность нагревательных устройств, Вт — постоянно включённого	50
Мощность нагревательных устройств, Вт — включаемого при низких температурах	200
Количество коммутирующих контактов для внешних вспомогательных цепей (КВВЦ) — размыкающих	12
Количество коммутирующих контактов для внешних вспомогательных цепей (КВВЦ) — замыкающих	12
Номинальный ток КВВЦ, А, при напряжении — 220 В переменного тока	10
Номинальный ток КВВЦ, А, при напряжении — 220 В постоянного тока	1
Степень защиты оболочки по ГОСТ 14254-2015	IP55
Масса привода, кг	77,5

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИВОДА-РАЗЪЕДИНИТЕЛЯ
