РЕАКТОРЫ С ПРЕССУЮЩЕЙ СИСТЕМОЙ

Реакторы электрические

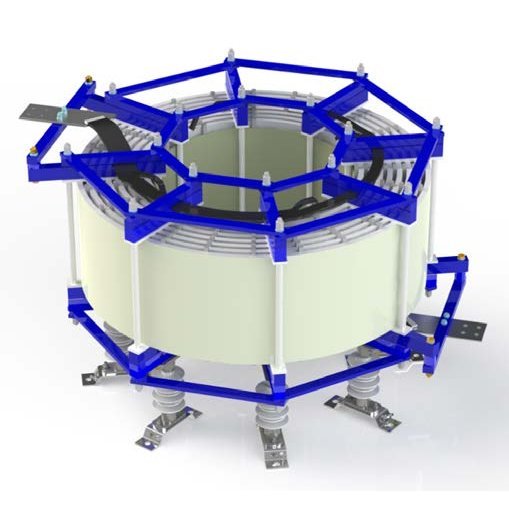

В дополнение к реакторам технологии «Композит 4.0» могут быть изготовлены реакторы традиционной конструкции с прессующей системой, которые Группа СВЭЛ выпускает с 2003 года.

КОНСТРУКЦИЯ
Обмотки фаз выполнены в виде концентрически расположенных витков и изготавливаются из многопроволочного алюминиевого (или медного) провода. Обмотки реакторов на большие токи выполняются из нескольких параллельных проводов и являются многослойными. Между слоями провода устанавливаются стеклопластиковые рейки, обеспечивающие осевые вентиляционные каналы в обмотке. Обмотки мотаются на намоточных станках, обеспечивающих необходимую натяжку провода. В процессе намотки слои провода и слои реек наматываются на стеклотекстолитовый каркас, многократно бандажируются стеклолентами, предотвращающими сползание и выпадение реек и придающими обмотке требуемую прочность. Конструкция запатентована, обеспечивает превосходную равномерность токораспределения и при этом не требует выполнения транспозиции.

Реакторы для электроустановок

Высокая механическая прочность реакторов обеспечивается запрессовкой обмотки изоляционными планками с помощью металлических немагнитных шпилек. В результате жесткость опрессовки существенно превышает механические усилия в обмотке реактора в момент удара при коротком замыкании. При этом деформация провода в обмотке в радиальном направлении ограничивается рейками, устанавливаемыми между слоями провода. Компенсацию вращающего момента, который создают силы, приложенные к токопроводящей шине и виткам обмотки, обеспечивают изоляционные планки, фиксирующие положение стягивающих шпилек по окружности. На стяжные шпильки надевается изолирующая трубка для исключения пробоя на обмотку. Изолирующие планки выполнены из стеклотекстолита или стеклопластика класса нагревостойкости F или Н и выкрашены краской, стойкой к воздействию влаги и ультрафиолета.

Для обеспечения необходимого уровня изоляции по номинальному напряжению и обеспечения минимально допустимого расстояния между катушкой и заземленными частями согласно ПУЭ фазы реактора устанавливаются на опорные изоляторы. Используемая номенклатура опорных изоляторов позволяет уменьшить потери реактора за счет применения изоляторов с неметаллическими фланцами или устанавливать реактор без бетонного основания на высоких изоляторах, или уменьшить междуфазные расстояния за счет использования изоляторов с повышенной механической прочностью.

• Конструкция, проверенная временем
• Высокая надежность
• Малые габариты и масса
• Низкие потери
• Простота монтажа и обслуживания
