ТОКООГРАНИЧИВАЮЩИЕ РЕАКТОРЫ БРОНЕВОГО ТИПА

Реактор для ограничения токов КЗ

Для решения нестандартных задач по размещению токоограничивающего реактора в стесненных условиях.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
Отличительной особенностью токоограничивающих реакторов броневого типа является наличие магнитопровода, в котором сосредотачивается основное электромагнитное поле, создаваемое обмоткой. За пределами магнитопровода влияние поля значительно меньше, что позволяет устанавливать фазы вблизи металлоконструкций и близко друг к другу, экономя пространство реакторной камеры. Также это позволяет эксплуатировать данный тип реакторов вблизи электронной техники и рядом с персоналом на объекте.

Токоограничивающий реактор купить

КОНСТРУКЦИЯ

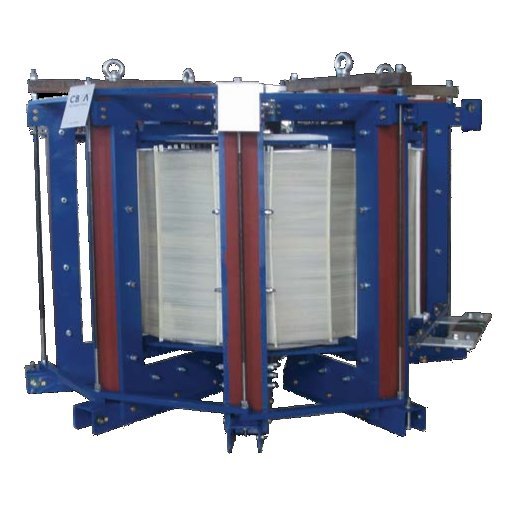

Реактор представляет собой обмотку со стальным магнитопроводом. Магнитопровод шихтуется по схеме «step-lap» из пластин электротехнической стали. Обмотки выполнены из алюминиевого провода. Прессующая конструкция представляет собой систему стеклопластиковых планок, стянутых стальными немагнитными шпильками. Контактные выводы обмоток выполнены из алюминиевых шин, привариваемых к проводу реактора. Основанием установки обмотки являются опорные швеллеры, обеспечивающие устойчивое и надежное крепление фазы реактора к фундаменту. Фазы комплекта реакторов могут располагаться горизонтально и ступенчато.

• Снижение магнитных расстояний
• Компактность
• Уменьшение габаритов реакторной
• камеры
• Снижение стоимости строительства
• Низкие потери
