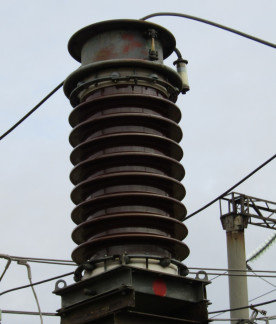

Трансформатор напряжения НКФ-110-57У1

НКФ трансформаторы напряжения

Трансформаторы напряжения НКФ-110-57У1 представляют собой важное оборудование для электрических сетей переменного тока частотой 50 Гц. Эти устройства широко используются в различных промышленных и энергетических сферах для передачи сигналов измерительной информации к средствам измерений, устройствам защиты, автоматики, сигнализации и управления.

Назначение и принцип работы трансформатора НКФ

Трансформаторы НКФ-110-57У1 предназначены для преобразования переменного тока одного напряжения в переменный ток другого напряжения посредством электромагнитной индукции. Преобразование происходит без изменения частоты и с минимальными потерями мощности. Таким образом, трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин, обеспечивая точные измерения и защиту в электрических цепях.

Основной задачей трансформаторов напряжения является создание безопасных условий для работы с высоковольтными цепями, снижение уровня напряжения до значений, пригодных для измерительных приборов и реле защиты. Эти трансформаторы выполняются в однофазном исполнении с заземляемой нейтралью, что гарантирует их безопасность и надежность в эксплуатации.

Конструкция трансформаторов НКФ-110-57У1

Трансформаторы НКФ-110-57У1 включают в себя стержневой магнитопровод из электротехнической стали, а также первичную и вторичные обмотки, которые имеют высоковольтную изоляцию. Важной частью конструкции являются вспомогательные детали, которые соединяют все элементы трансформатора в единую систему. Магнитопровод с обмотками устанавливается на основании, на которое надевается фарфоровая покрышка. Внутри покрышки находится трансформаторное масло, обеспечивающее дополнительную изоляцию и охлаждение устройства, а маслорасширитель компенсирует температурные изменения объема масла.

Технические характеристики трансформатора НКФ

Трансформаторы НКФ-110-57У1 обладают следующими характеристиками:

• Номинальное напряжение первичной обмотки: 110/√3 кВ
• Номинальное напряжение основной вторичной обмотки: 100/√3 кВ
• Номинальное напряжение дополнительной вторичной обмотки: 100/3 кВ
• Номинальная частота: 50 Гц
• Номинальная мощность: 400 ВА (класс точности 0,5), 600 ВА (класс точности 1,0), 1200 ВА (класс точности 3,0)
• Предельная мощность: 2000 ВА
• Габаритные размеры: высота — 2165 мм, диаметр — 700 мм

Условия эксплуатации:

Трансформаторы НКФ-110-57У1 рассчитаны на работу в широком диапазоне климатических условий. Температура окружающей среды может варьироваться от -45°C до +45°C. Они устойчивы к ветровым нагрузкам до 40 м/с при отсутствии гололеда и до 15 м/с при наличии гололеда с толщиной до 20 мм. Максимальная высота установки над уровнем моря — 1000 м.

Трансформатор НКФ 110 купить в Екатеринбурге

Компания Уралэнергопрофи предлагает купить трансформаторы напряжения НКФ-110-57У1 по выгодным ценам. Мы предоставляем надежное оборудование, соответствующее всем стандартам и требованиям безопасности. Приобретая трансформаторы у нас, вы получаете гарантию качества и длительный срок службы.
