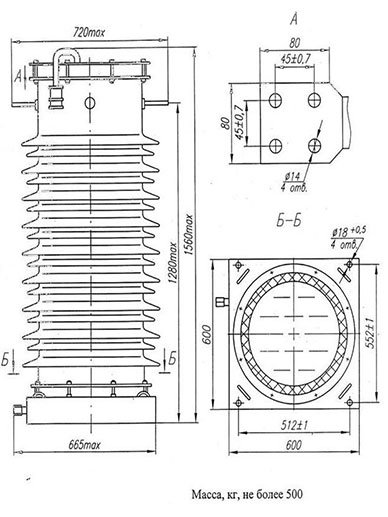

Трансформатор тока ТФЗМ-110Б

Оставить отзыв
В избранноеСравнение
По запросу
В наличии
Купить
Страна производстваРоссия
СостояниеНовое
Номинальное напряжение110 кВ
Наибольшее рабочее напряжение126 кВ
Номинальный вторичный ток, А5
  • Обзор
  • Характеристики
  • Отзывы (0)

Трансформатор тока 110 кв

Трансформатор тока серии ТФЗМ наружной установки применяется на открытых РУ (распределительных устройствах). Данные приборы предназначены для передачи сигнала измерительной информации устройствам защиты и управления в установках переменного тока, а также и измерительным приборам.

Принцип действия трансформаторов основан на явлении взаимной индукции.

Трансформаторы состоят из первичной и вторичных обмоток, изолированных кабельной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.

Первичная обмотка имеет секции, которые с помощью перемычек соединяются последовательно, параллельно или последовательно-параллельно, что позволяет переключать коэффициент трансформации в отношении 1:2. Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированы друг от друга и заключены в общую изоляцию из кабельной бумаги.

Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.

Структура условного обозначения трансформатор ТФЗМ 110Б

  1. Т - трансформатор тока;
  2. Ф - фарфоровая покрышка;
  3. З - вторичная обмотка звеньевого типа;
  4. М - маслонаполненный.

Описание трансформатора ТФЗМ 110Б

Основание трансформатора представляет собой сварную коробку из стального листа, в которой расположен клеммник с выводами вторичных обмоток. Рядом с выводами располагается болт для гальванического контакта с корпусом основания. Выводы закрыты крышкой, на которой укреплена табличка технических данных. В нижней части имеется отверстие для установки кабельной муфты. На боковой поверхности основания расположен масловыпускной патрубок. С этой же стороны располагается болт заземления. Для подъема трансформатора на основании имеются четыре металлические петли.

Роль маслорасширителя выполняет часть полости фарфоровой покрышки между поверхностью масла и крышкой трансформатора. Все отверстия надежно уплотнены для предотвращения попадания внутрь влаги. Для очистки от влаги и пыли воздуха, поступающего в трансформатор, на крышке трансформатора установлен силикагелевый воздухоосушитель с масляным затвором.

Для наблюдения за уровнем масла установлен маслоуказатель, который электрически соединен с крышкой трансформатора и выводом первичной обмотки. Маслоуказатель имеет три контрольные черты - верхняя из них соответствует уровню масла в неработающем трансформаторе при верхнем рабочем значении температуры, средняя - при +20 ºС, нижняя при нижнем рабочем значении температуры.

Хранение трансформатора ТФЗМ 110Б

Место хранения навесы или помещения в атмосфере любого типа.

Хранение осуществляется в собственной упаковке на ровной площадке с твердым покрытием, исключающим его затопление.

Температура окружающего воздуха:

  1. от минус 50 ºС до плюс 50 ºС для трансформаторов климатического исполнения У;
  2. от минус 60 ºС до плюс 50 ºС для трансформаторов климатического исполнения ХЛ;
  3. от минус 10 ºС до плюс 60 ºС для трансформаторов климатического исполнения Т.

Срок сохраняемости законсервированного трансформатора один год.

По истечении срока хранения техническое обслуживание должно производиться в сроки и в объеме.

Транспортировка ТФЗМ 110Б

Трансформатор транспортируется в упаковке в вертикальном положении на открытых площадках всех видов транспорта. При этом принимаются меры предосторожности от перемещения с помощью растяжек. Отклонение от вертикального положения более чем на 15° недопустимо.

Для сохранения качества трансформатора при погрузке, транспортировании и выгрузке не следует допускать резких толчков, ударов, строго соблюдать все меры предосторожности. Проверить состояние шок-индикатора.

Условия транспортирования в части воздействия механических факторов жесткие (Ж) по ГОСТ 23216-78.

Перевозки автомобильным транспортом с любым числом перегрузок по дорогам с асфальтовым или бетонным покрытием (дороги 1-й категории) на расстояние свыше 1000 km.

По булыжным (дороги 2 и 3-й категории) и грунтовым дорогам на расстояние свыше 250 km со скоростью до 40 km/h или на расстояние до 250 km с большей скоростью, которую допускает транспортное средство.

Перевозки различными видами транспорта:

  1. воздушным, железнодорожным транспортом и водным путем (кроме моря) в сочетании их между собой и с автомобильным транспортом, отнесенным к условиям транспортирования Л и С с общим числом перегрузок более четырех или к настоящим условиям транспортирования;
  2. водным путем (кроме моря) совместно с перевозками, отнесенными к условиям транспортирования с любым числом перегрузок. Перевозки включающие транспортирование морем.

Условия транспортирования в части воздействия климатических факторов такие же, как и условия хранения.

Трансформатор тока ТФЗМ купить в Екатеринбурге

Компания Уралэнергопрофи предоставляет широкий выбор высоковольтного оборудования и трансформаторов. Чтобы заказать трансформатор тока, оставьте заявку на сайте или свяжитесь с нашим менеджером по телефонам, указанным на сайте.

Страна производстваРоссия
СостояниеНовое
Номинальное напряжение110 кВ
Наибольшее рабочее напряжение126 кВ
Номинальный вторичный ток, А5
Количество вторичных обмоток3
