Реакторы токоограничивающие
ПЕРВЫЕ КОМПОЗИТНЫЕ РЕАКТОРЫ В РФ
Используя мировой опыт применения реакторов, СВЭЛ первым в России освоил изготовление композитных реакторов, которые обладают высокой прочностью и стойкостью к ударным токам и не требуют обслуживания.

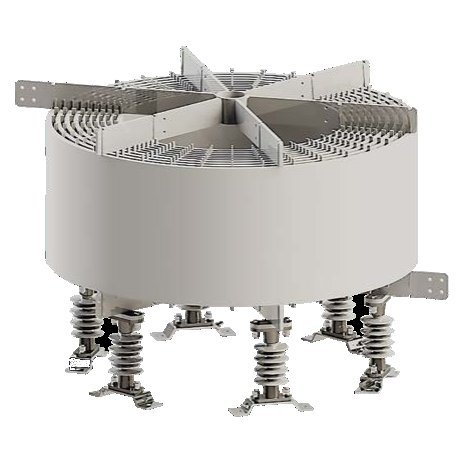

Композитный реактор — это реактор, каждый слой обмотки которого инкапсулирован армированным термореактивным композитным материалом.
- Преимущество технологии «Композит 4.0» заключается в объединении и усилении лучших свойств исходных материалов.
- В процессе изготовления используются алюминиевый провод, стекловолокно и термореактивный компаунд, обладающие разными свойствами.
- Гибкие алюминиевые проводники и стекловолокно, пропитанные жидким компаундом, в ходе технологического процесса образуют жесткую обмотку реактора, которая при этом сохраняет достаточную упругость, чтобы выдерживать ударные токовые нагрузки.
По технологии «Композит 4.0» выпускаются реакторы для всех известных применений:
■ токоограничивающие
■ шунтирующие
■ компенсирующие
■ фильтровые
■ демпфирующие
■ сглаживающие
■ пусковые
■ реакторы для заземления нейтрали
■ реакторы для электрометаллургии
■ реакторы для испытательных стендов
Купить реакторы СВЭЛ
ЗА 20 ЛЕТ СОВЕРШЕНО ЧЕТЫРЕ ГЛОБАЛЬНЫХ ПЕРЕХОДА К НОВОЙ ТЕХНОЛОГИИ «КОМПОЗИТ 4.0»:
- Революционная конструкция на замену бетонным реакторам
- Полная линейка реакторов до 330 кВ
- Первые композитные реакторы в РФ
- Инженерные решения FACTS
УНИКАЛЬНЫЕ ПРЕИМУЩЕСТВА ИННОВАЦИИ И НАДЕЖНОСТЬ В КАЖДОМ ЭЛЕМЕНТЕ
Монолитные обмотки
Высокая механическая прочность и стойкость к ударным токам. Не требуют обслуживания. Двойная изоляция провода и композитная изоляция каждого слоя обмотки для максимальной электрической прочности. Отсутствуют последовательные соединения в теле обмотки, что повышает надежность.
Крестовины из алюминия
Сохраняют геометрию реактора после прохождения токов короткого замыкания, не требуют обслуживания. Верхняя и нижняя крестовины стянуты в осевом направлении специальными диэлектрическими стяжками, что обеспечивает высочайшую механическую прочность реактора.
Сварные электрические соединения
В отличие от болтовых (контактных) не увеличивается переходное сопротивление, не требуют обслуживания, выше надежность.
Вентиляционные каналы
Служат для полноценного естественного охлаждения в процессе эксплуатации.
Защитное покрытие
Максимально защищает реактор от УФ-излучения и атмосферных явлений.
Опорные изоляторы
Полимерные опорные изоляторы с фланцами из немагнитной стали поставляются в комплекте, возможна поставка фарфоровых изоляторов.
Выводы
Угол между выводами может быть стандартным: 0°, 90°, 180°, 270°, а также любым другим.
Крепежные пластины
Служат для облегчения монтажа, поставляются в комплекте.
КОМПОЗИТНАЯ ИЗОЛЯЦИЯ
■ высочайшая прочность
■ отсутствие микроповреждений изоляции при протекании ударных токов
■ не требует обслуживания
УНИКАЛЬНАЯ ТЕХНОЛОГИЯ
■ технология мировых лидеров с опытом применения более 40 лет
■ высокий уровень автоматизации
ОПТИМАЛЬНОЕ РЕШЕНИЕ
■ низкие потери
■ сниженная масса
■ меньше шума
