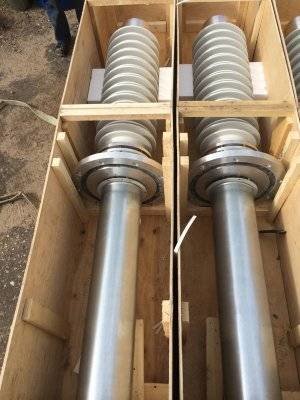

Ввод высоковольтный ГКВ III-60-126/2000-01, ИВУЕ.686352.132

Высоковольтные вводы 110 кВ

Высоковольтный ввод ГКВ III-60-126/2000-01 (ИВУЕ.686352.132) предназначен для работы в составе масляных выключателей на номинальное напряжение 110 кВ. Он обеспечивает вывод токоведущего элемента изоляционной системы выключателя и его надежное соединение с внешней электрической цепью при сохранении требуемой электрической прочности. Ввод применяется при ремонте, восстановлении и модернизации высоковольтного оборудования, в том числе выключателей У-110/2000, МКП-110, ВМТ-110 и аналогичных конструкций.

Конструкция ввода рассчитана на эксплуатацию в энергетических установках, где предъявляются повышенные требования к электрической прочности, надежности и стабильности изоляции. Модель может использоваться с масляными выключателями У-110/2000, МКП-110, ВМТ-110 и аналогичным оборудованием.

Купить высоковольтные вводы

ГКВ III-60-126/2000-01 относится к конденсаторным вводам и имеет внутреннюю изоляцию RIP (Resin Impregnated Paper) — бумагу, пропитанную эпоксидной смолой. Такая технология позволяет получить компактную конструкцию с высокой электрической прочностью и низким уровнем частичных разрядов. Ввод отличается небольшим количеством масла, благодаря чему уменьшается вероятность протечек и упрощается техническое обслуживание.

Продуманная конструкция обеспечивает удобство монтажа и эксплуатации. Высоковольтный ввод подходит для замены устаревших изделий с бумажно-масляной, маслобарьерной и твердой изоляцией, что позволяет использовать современное решение без полной замены высоковольтного оборудования.

Вводы высокого напряжения

Модель ГКВ III-60-126/2000-01 (ИВУЕ.686352.132) обладает высокой степенью взаимозаменяемости с рядом ранее применявшихся высоковольтных вводов. Это особенно актуально при проведении ремонтных работ на действующих электроустановках, когда требуется подобрать совместимое изделие с сохранением существующей схемы оборудования.

Список взаимозаменяемости:

• БМВУ/0-15-110/1000 (230-0-0);
• БМВ/0-15-110/2000 (419-0-0);
• ГБМВ/0-15-110/2000 (2ШЦ.800.066);
• ГМВБ-15-110/2000 (2ШЦ.800.066-02);
• ГМВБ-15-110/1000 (2ШЦ.800.065);
• ГМВII-15-110/2000 (ИВЕЮ.686341.023);
• ГКВII-60-110/2000 (ИВЕЮ.686351.039);
• ГТВII-15-110/2000 (ИВЕЮ.686351.013).

Ввод масляного выключателя

Высоковольтный ввод ГКВ III-60-126/2000-01 выбирают при необходимости заменить изношенный или устаревший элемент изоляции масляного выключателя 110 кВ. При подборе оборудования важно учитывать тип выключателя, рабочие параметры, конструктивное исполнение и совместимость с установленным оборудованием.

Приобрести изделие предлагает компания «УралЭнергоПрофи». Специалисты помогут уточнить соответствие ввода конкретной модели выключателя и предоставят информацию по комплектации, поставке и техническим характеристикам.

Технические характеристики высоковольтного ввода ГКВ III-60-126/2000-01

Напряжение наибольшее рабочее 50 Гц	кВ	126
Напряжение наибольшее рабочее фазное	кВ	73
Напряжение испытательное для частичных разрядов (ЧР)	кВ	109
Уровень ЧР	пКл	<=10
Напряжение испытательное 50 Гц, 1 мин.	кВ	230
Напряжение испытательное грозового импульса полной волны 1,2/50мкс	кВ	550
Номинальный ток	А	2000
Максимальный ток, lmax	А	2000
Ток термической стойкости в течение 3с, lth	кА	50
Ток динамической стойкости, ld	кА	125
Разрядное расстояние	мм	980
Длина пути утечки min	мм	3150
Температура окружающей среды	град.	-60 +55
Угол установки	град.	0...60
Испытательная консольная нагрузка	Н	2000
Размер под установку трансформаторов тока	мм	500
Масса	кг	220
