Ввод высоковольтный ГКТПIV-90-126/2000 О1 ИВУЕ.686352.204-03

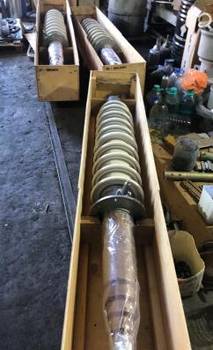

Высоковольтный ввод ГКТПIV-90-126/2000 О1

Энергетическая отрасль играет ключевую роль в обеспечении стабильного функционирования современной инфраструктуры. Одним из важнейших элементов в цепочке производства, передачи и распределения электроэнергии являются высоковольтные вводы, такие как ГКТПIV-90-126/2000 О1 (ИВУЕ.686352.204-03). Эти устройства обеспечивают надежное соединение силовых трансформаторов и шунтирующих реакторов с линиями электропередачи, что делает их незаменимыми в системе энергоснабжения.

Назначение высоковольтного ввода ГКТПIV-90-126/2000 О1

Высоковольтный ввод ГКТПIV-90-126/2000 О1 предназначен для обеспечения вывода или ввода высокого напряжения из бака силового трансформатора или реактора в систему линий электропередачи. Он выполняет функцию связующего звена между электростанцией, трансформаторной подстанцией и конечным потребителем. От качества и надежности работы данного устройства напрямую зависит стабильность всей энергетической системы, так как именно вводы обеспечивают безопасную передачу электроэнергии под высоким напряжением. Модель ГКТПIV-90-126/2000 О1 рассчитана на напряжение до 126 кВ и ток до 2000 А, что делает ее подходящей для использования в мощных трансформаторных установках.

Кроме того, высоковольтные вводы, такие как ГКТПIV-90-126/2000 О1, защищают оборудование от внешних воздействий, предотвращают утечки масла и обеспечивают герметичность конструкции трансформатора. Их надежность минимизирует риски аварийных ситуаций, что особенно важно для бесперебойного энергоснабжения крупных промышленных объектов и жилых районов.

Конструктивные особенности высоковольтного ввода ГКТПIV-90-126/2000 О1

С точки зрения конструкции высоковольтный ввод ГКТПIV-90-126/2000 О1 представляет собой проходной изолятор, выполненный как самостоятельное изделие. Его основная задача — обеспечить изоляцию токоведущих частей и их безопасный вывод за пределы бака трансформатора. Устройство состоит из нескольких ключевых элементов: изоляционного корпуса, токопроводящего стержня, уплотнительных элементов и фланцев для крепления. Изоляционный корпус, как правило, изготавливается из высококачественного фарфора или композитных материалов, устойчивых к электрическим, термическим и механическим нагрузкам.

Особенностью модели ГКТПIV-90-126/2000 О1 является ее способность выдерживать высокие напряжения (до 126 кВ) и значительные токи (до 2000 А), что обеспечивается применением современных материалов и технологий. Конструкция также включает систему маслонаполнения или газовой изоляции, что повышает ее надежность и долговечность. Уплотнительные элементы предотвращают утечку масла или газа, а также защищают внутренние компоненты от влаги, пыли и других внешних факторов. Все эти характеристики делают ввод ГКТПIV-90-126/2000 О1 оптимальным решением для эксплуатации в сложных климатических условиях, включая регионы с экстремальными температурами.

Купить высоковольтный ввод ГКТПIV-90-126/2000 О1 в Екатеринбурге

Купить высоковольтный ввод ГКТПIV-90-126/2000 О1 в Екатеринбурге можно в компании Уралэнергопрофи. Наша компания зарекомендовала себя как надежный поставщик высоковольтного оборудования, предлагая широкий ассортимент продукции для энергетической отрасли. Мы сотрудничаем с ведущими производителями и гарантируем высокое качество всех поставляемых изделий, включая модель ГКТПIV-90-126/2000 О1.

Технические характеристики высоковольтного ввода ГКТПIV-90-126/2000 О1

Тип ввода	Высоковольтный ввод ГКТПIV-90-126/2000 О1
Номер чертежа	ИВУЕ.686352.204-03
Тип внутренней изоляции	RIP
Напряжение наибольшее рабочее, действ, значение, кВ	126
Напряжение фазное, действующее значение, кВ	73
Ток номинальный, А	2000
Напряжение испытательное, кВ одноминутное частоты 50 Гц, действующее значение	230
Напряжение испытательное, кВ коммутационный импульс 250/2500 мкс	—
Напряжение испытательное, кВ грозового импульса полной волны 1,2/50 мкс	550
Длина пути утечки, мм	3900
Испытательная консольная нагрузка, Н	4000
Масса, кг	205
L	2760
L1	1020
L2	400
L3	125
L4	1295
L5	2440
D	220
D3	165
D1	420
D2	380
d/n отв.	22/12
S
L6	60
D4	165
d1/n1 отв.	32/4
d2	89
d3	-
d4	-
I	-
R	-
