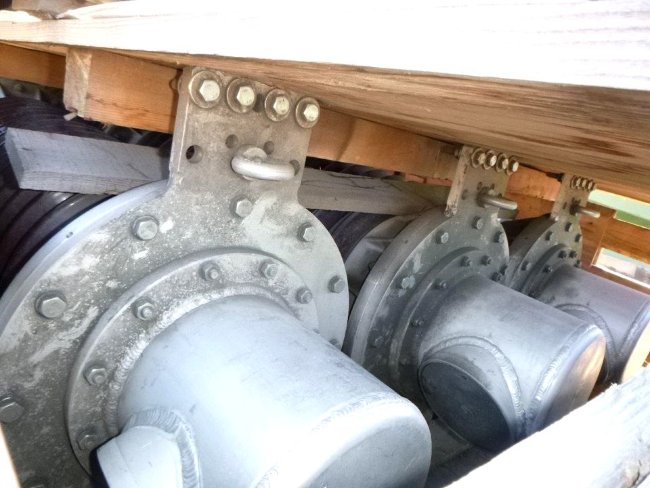

Выключатель элегазовый ВГТ-110III-40/2000 УХЛ1

Элегазовый выключатель ВГТ

Выключатель элегазовый типа ВГТ-110 изготавливается как в трехполюсном так и в однополюсном исполнении и служит для коммутации электрических цепей при нормальных и аварийных режимах, а также работы в циклах АПВ в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 110 кв. Все три полюса выключателя управляются одним пружинным приводом типа ППрК.

Описание элегазового выключателя

Выключатели состоят из трех полюсов (колонн), установленных на общей раме и управляемых одним пружинным приводом ППрМ. Конструкция взрывобезопасного исполнения.

Пониженные усилия оперирования выключателем. Энергия, необходимая для гашения токов короткого замыкания, частично используется из самой дуги за счет специальной конструкции узлов управления потоком газа, что существенно уменьшает нагрузку привода и повышает надежность. Использование четырех ступеней уплотнений совместно с гидравлическим затвором в узле уплотнения вала поворотного механизма обеспечивает стабильно низкий уровень утечек: не более 0,5% в год.

Современные технологические и конструкторские решения в области применения и обработки материалов, применение надежных комплектующих, в том числе высококачественных покрышек ведущих зарубежных фирм.

Стальные части выключателя и опорные металлоконструкции имеют коррозионно-стойкие покрытия.

Элегазовые выключатели ВГТ-110 могут поставляться по заказу с укороченными заводскими опорными стойками, а также с высокими опорными стойками или без них.

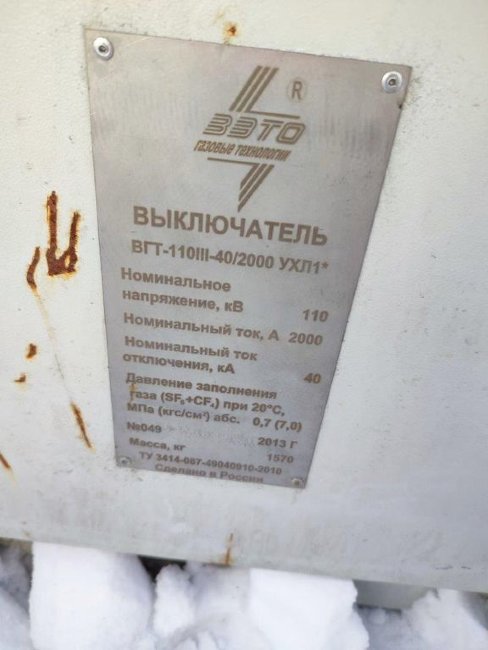

Структура условного обозначения выключателя ВГТ 110 III

ВГ - выключатель элегазовый;
Т - условное обозначение конструктивного исполнения;
Х - номинальное напряжение, кВ (35 или 110);
III - категория по длине пути утечки по внешней изоляции в соответствии с ГОСТ 9920-89;
40 - номинальный ток отключения, кА;
2000 - номинальный ток, А;
УХЛ1 - климатическое исполнение и категория размещения по ГОСТ 15150-69 и ГОСТ 15543.1-89.

Условия эксплуатации выключателя ВГТ 110

Предназначены для эксплуатации в открытых и закрытых (серия ВГТЗ) распределительных устройствах в сетях переменного тока частотой 50 Гц с номинальным напряжением 110 кВ в районах с умеренным и холодным климатом ( до минус 55°С) при следующих условиях:

• Окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Содержание коррозионно-активных агентов по ГОСТ 15150 (для атмосферы типа II);
• Верхнее рабочее значение температуры окружающего выключатель воздуха составляет 40°С;
• Нижнее рабочее значение температуры окружающего выключатель воздуха составляет: для климатического исполнения У1* - минус 40°С, для исполнения ХЛ1* - минус 55°С;
• Гололед с толщиной корки льда до 20 мм и ветре скоростью до 15 м/с, а при отсутствии гололеда - при ветре скоростью до 40 м/с.
• Высота установки над уровнем моря не более 1000 м;
• Тяжение проводов в горизонтальном направлении - не более 1000 Н.

Преимущества элегазового выключателя ВГТ 110

1. Сохранение электрической прочности изоляции колонкового выключателя при напряжении равном 84 кВ в случае потери избыточного давления газа в выключателе;
2. Отключение емкостных токов без повторных пробоев, низкие перенапряжения;
3. Низкий уровень звуковых шумов при срабатывании (соответствует природоохранным требование);
4. Низкие динамические нагрузки на фундаментные опоры;
5. Надежность и безопасность пружинного привода ППрМ подтверждена многолетним опытом управления колонковыми выключателями;
6. Наличие в приводе автоматического управления двух ступеней обогрева (антиконденсатный и основной) шкафа привода и контроль их исправности;
7. Комплектующие изделия закупаются у ведущих, зарекомендовавших себя отечественных и зарубежных производителей;
8. Блочно-модульная конструкция элегазового выключателя ВГТ-110 позволяет осуществлять поставку заказчику продукции в удобной таре с минимальным объемом при минимальных транспортных затратах, а также обеспечить удобный и оперативный монтаж и ввод в эксплуатацию, которые выполняются под руководством шеф-инженера.
