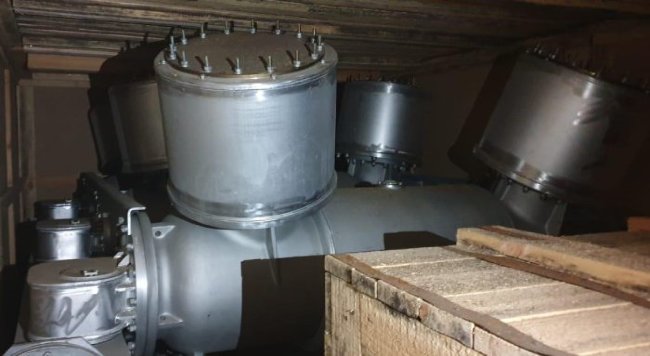

Высоковольтный выключатель ВЭБ
Элегазовый выключатель ВЭБ-220 баковый. Изготавливается в трехполюсным исполнении. Управляется одним пружинным приводом типа ППВ и имеет встроенные трансформаторы тока с высокими классами точности и характеристиками. Выключатели изготавливаются в климатических исполнении УХЛ1. Снабжены устройствами электрообогрева полюсов, который состоит из двух ступеней. Каждая ступень обогрева автоматически включается и отключается соответствующими элементами управления. Предусмотрена сигнализация об исправной работе нагревателей. Контроль утечки элегаза из полюсов выключателя осуществляется при помощи электроконтактных сигнализаторов плотности. Полюсы выключателя ВЭБ-220 снабжены аварийной разрывной мембраной.
Характеристики выключателя ВЭБ 220
- Номинальное напряжение, кВ: 220
- Наибольшее рабочее напряжение, кВ: 252
- Номинальный ток, А: 2500, 3150
- Номинальный ток отключения, кА: 50
- Ток термической стойкости, кА (с): 50 (3)
Выключатели предназначены для коммутации электрических цепей при нормальных и аварийных режимах, а также работы в циклах АПВ в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением 220 кВ
Описание выключателя ВЭБ 220
- Выключатели могут быть изготовлены в трехполюсном, двухполюсном или однополюсном исполнении:
- Трехполюсное и двухполюсное исполнение: полюса размещаются на одной раме и управляются одним пружинным приводом повышенной мощности;
- Однополюсное исполнение: каждый полюс размещается на собственной раме и имеет свой привод.
- Выключатель изготавливается в климатическом исполнении УХЛ категории размещения 1 ГОСТ 15150-69, ГОСТ 15543.1 и предназначен для эксплуатации в открытых и закрытых распределительных устройствах в районах с умеренным и холодным климатом
- Верхнее рабочее значение температуры окружающего выключатель воздуха составляет +40 °С
- Нижнее рабочее значение температуры окружающего выключатель воздуха составляет минус 60 °С
- По заказу возможна поставка выключателей в климатическом исполнении Т1 - верхнее рабочее значение температуры окружающего воздуха +55 °С
- Выключатель снабжен устройствами электроподогрева полюсов, обеспечивая надежную работу выключателя в условиях экстремально низких температур и ветровой нагрузки. С помощью установленных в устройствах электроподогрева датчиков температуры предусмотрена сигнализация об исправной работе нагревателей
- Выключатели комплектуются высокопрочными фарфоровыми или полимерными изоляторами
- Каждый полюс снабжен электроконтактными сигнализаторами плотности для осуществления постоянного мониторинга состояния давления элегаза
- Естественный уровень утечек элегаза - не более 0,5% в год
- Возможность отключения токов нагрузки при снижении избыточного давления элегаза в выключателе до нуля
- Сохранение электрической прочности изоляции выключателя при напряжении равном 1,15 наибольшего фазного напряжения в случае снижения избыточного давления элегаза до нуля
- Отключение емкостных токов без повторных пробоев, низкие перенапряжения
- Высокая заводская готовность, быстрый монтаж и наладка под руководством шеф-персонала завода
- Высокий механический и коммутационный ресурс, 5000 операций отключения номинального тока, 20 отключений тока КЗ равным 50 кА
- Минимальное техническое обслуживание
- Высокие пожаро- и взрывобезопасность
- Низкий уровень шума при срабатывании - соответствует высоким природоохранным требованиям.
