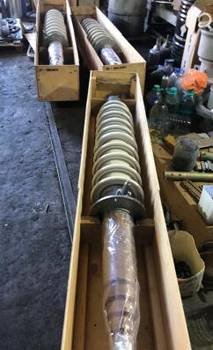

Высоковольтный ввод выключателя ГКВIII-60-126/2000 О1
Высоковольтный ввод ГКВIII-60-126/2000 О1 — это специализированное оборудование, которое играет ключевую роль в обеспечении надежной работы электроэнергетических систем. Его основное назначение заключается в обеспечении изоляции и безопасного подключения высоковольтных цепей к коммутационным аппаратам, таким как масляные выключатели.
Для чего используется высоковольтный ввод ГКВIII-60-126/2000 О1
Высоковольтный ввод ГКВIII-60-126/2000 О1 применяется в составе масляных выключателей — коммутационных аппаратов, предназначенных для оперативного включения и отключения электрических цепей или оборудования в энергосистемах. Эти устройства обеспечивают управление как в нормальных, так и в аварийных режимах, поддерживая стабильность работы сети при ручном или автоматическом управлении. Ввод является основным изолирующим элементом выключателя, гарантируя безопасность и надежность его функционирования даже в экстремальных условиях эксплуатации.
ГКВIII-60-126/2000 О1 представляет собой конденсаторный ввод с RIP-изоляцией (Resin Impregnated Paper — бумага, пропитанная смолой), что делает его устойчивым к высоким напряжениям и внешним воздействиям. Он рассчитан на класс напряжения от 60 до 126 кВ и ток до 2000 А, что соответствует требованиям современных высоковольтных систем.
Конструктивные особенности высоковольтного ввода ГКВIII-60-126/2000 О1
Высоковольтный ввод ГКВIII-60-126/2000 О1 — это проходной изолятор сложной конструкции, который сочетает в себе внешнюю и внутреннюю изоляцию. Его проектирование учитывает работу в неблагоприятных климатических условиях, включая перепады температур, влажность и загрязнения. Основные конструктивные элементы включают:

- RIP-изоляция. Использование бумаги, пропитанной смолой, обеспечивает высокую электрическую прочность и долговечность. Такая изоляция устойчива к пробоям и обладает низким уровнем диэлектрических потерь.
- Конденсаторная структура. Ввод оснащен конденсаторными обкладками, которые равномерно распределяют электрическое поле, снижая риск локальных перегрузок.
- Корпус. Внешняя оболочка выполнена из материалов, устойчивых к атмосферным воздействиям, таких как фарфор или композитные полимеры.
- Контактные элементы обеспечивают надежное соединение с выключателем и выдерживают высокие токи.
Размерность и параметры ввода строго соответствуют классу напряжения масляного выключателя, что делает ГКВIII-60-126/2000 О1 универсальным решением для различных типов оборудования.
Купить высоковольтный ввод ГКВIII-60-126/2000 О1 в Екатеринбурге
Если вы ищете надежного поставщика высоковольтных вводов в Екатеринбурге, обратите внимание на компанию Уралэнергопрофи. Эта организация предлагает широкий ассортимент оборудования для энергетики, включая высоковольтный ввод ГКВIII-60-126/2000 О1. Продукция соответствует строгим стандартам качества и сопровождается необходимой документацией.
Для заказа высоковольтного ввода ГКВIII-60-126/2000 О1 достаточно связаться с менеджерами компании по телефону или через сайт. Уточните наличие, стоимость и сроки поставки — вам предоставят всю необходимую информацию.
Технические характеристики высоковольтного ввода ГКВIII-60-126/2000 О1
Напряжение наибольшее рабочее 50 Гц | кВ | 126 |
Напряжение наибольшее рабочее фазное | кВ | 73 |
Напряжение испытательное для частичных разрядов (ЧР) | кВ | 109 |
Уровень ЧР | пКл | <=10 |
Напряжение испытательное 50 Гц, 1 мин. | кВ | 230 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс | кВ | 550 |
Номинальный ток | А | 2000 |
Максимальный ток, lmax | А | 2000 |
Ток термической стойкости в течение 3с, lth | кА | 50 |
Ток динамической стойкости, ld | кА | 125 |
Разрядное расстояние | мм | 980 |
Длина пути утечки min | мм | 3150 |
Температура окружающей среды | град. | -60 +55 |
Угол установки | град. | 0...60 |
Испытательная консольная нагрузка | Н | 2000 |
Размер под установку трансформаторов тока | мм | 500 |
Масса | кг | 220 |
