Привод ПРБА-114

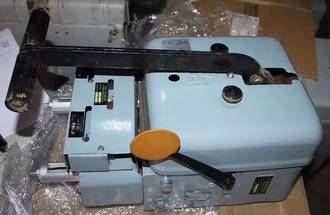

Привод выключателя ПРБА-114

Ручной привод выключателя ПРБА-114 – это автоматический блинкерный привод, разработанный для эффективного управления высоковольтными выключателями, включая масляные выключатели ВМГ-133. Устройство предназначено для эксплуатации в условиях, где максимальное значение ударного тока короткого замыкания (КЗ) не превышает 30 кА. Привод выключателя ПРБА-114 обеспечивает надежное включение и отключение с усилием на рычаге до 300 Н и работой включения не более 200 Дж. Это делает его оптимальным решением для управления электрооборудованием в различных отраслях промышленности.

Назначение и особенности привода ПРБА-114

Привод ПРБА-114 разработан для работы с выключателями, такими как ВМГ-133 с медными контактами. Его коммутационная способность по току составляет 5 кА при отключении с выдержкой времени и до 10 кА без выдержки. Устройство отличается высокой надежностью и универсальностью благодаря возможности выбора из семи вариантов исполнения, которые различаются количеством и типом встроенных реле и отключающих электромагнитов. Например, в конфигурации ПРБА-114 встроены два реле максимального тока мгновенного действия (РТМ) и один отключающий электромагнит, что обеспечивает точное и оперативное управление.

Каждая модель привода имеет цифровой индекс, отражающий состав встроенных элементов. Цифры 1, 2, 4 и 6 обозначают соответственно реле РТМ, реле максимального тока с выдержкой времени (РТВ), отключающие электромагниты и реле минимального напряжения. Если в индексе после двух цифр стоит ноль, это указывает на наличие только двух отключающих элементов. Такая гибкость позволяет подобрать оптимальный привод выключателя под конкретные задачи.

Конструкция ручного привода ПРБА-114

Ручной привод выключателя ПРБА-114 имеет прочный чугунный корпус, обеспечивающий долговечность и устойчивость к внешним воздействиям. Масса устройства варьируется от 22 до 28 кг в зависимости от количества встроенных реле. К нижней части корпуса крепится коробка с реле и электромагнитами, на передней панели которой расположены выводные зажимы и переключатели числа витков катушек максимальных реле. Эти элементы защищены кожухом с окнами для контроля уставки тока.

Передняя часть привода закрыта съемной крышкой с вырезами для рычага управления, кнопки завода реле минимального напряжения и регулировочного винта упора. С правой стороны корпуса расположен индикатор, показывающий, что выключатель находится в отключенном положении, а с левой — рычаг для подключения к вспомогательным контактам КСА. Привод соединяется с механизмом выключателя посредством тяги, что обеспечивает надежную передачу усилия.

Купить ручной привод выключателя ПРБА-114 в Екатеринбурге

Компания Уралэнергопрофи в Екатеринбурге предлагает купить ручной привод выключателя ПРБА-114 по выгодным ценам. Мы гарантируем высокое качество продукции, соответствующее строгим стандартам, и предоставляем широкий ассортимент приводов для высоковольтных выключателей и разъединителей. Наши специалисты подберут наиболее подходящую модель привода масляного выключателя ВМГ-133 или другого оборудования с учётом особенностей вашего объекта.

Почему стоит выбрать ручной привод ПРБА-114

Ручной привод выключателя ПРБА-114 – это сочетание простоты, надежности и функциональности. Его конструкция обеспечивает удобство эксплуатации и обслуживания, а возможность выбора конфигурации позволяет адаптировать устройство под конкретные требования. Привод идеально подходит для работы с масляными выключателями ВМГ-133, обеспечивая стабильную работу электроустановок даже в сложных условиях.

Свяжитесь с нами, чтобы узнать больше о приводе ПРБА-114, уточнить наличие и стоимость, а также получить консультацию по выбору оборудования.
