Разъединитель РВФЗ-10/630

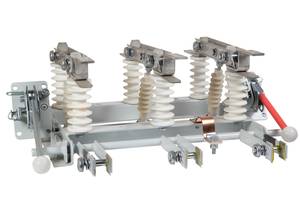

Трехполюсный разъединитель РВФЗ-10/630

Компания Уралэнергопрофи в Екатеринбурге предлагает приобрести разъединитель РВФЗ-10/630 — высоковольтный коммутационный аппарат, предназначенный для эффективного управления электрическими цепями напряжением до 10 кВ. Это устройство обеспечивает безопасное и надежное отключение и включение обесточенных участков цепи, изменение схем соединения и проведение ремонтных работ.

Назначение и особенности конструкции разъединителя РВФЗ-10/630

Разъединитель РВФЗ-10/630 представляет собой трехполюсное устройство, конструкция которого включает три токопровода, установленных на общей раме. Основными элементами устройства являются:

1. Контактные ножи — обеспечивают включение и отключение цепи;
2. Вал и приводной рычаг — синхронизируют действия всех полюсов;
3. Заземляющие ножи — используются для безопасного заземления отключенного участка.

Одновременное срабатывание всех трех контактных ножей происходит при вращении вала с помощью механического привода. Разъединитель оснащен механической блокировкой между контактными и заземляющими ножами, что исключает их одновременное включение и повышает безопасность эксплуатации.

Устройство выполнено с фигурными проходными изоляторами, обеспечивающими надежную изоляцию токоведущих частей. Конструкция допускает замену валов заземляющих ножей при ремонте, что упрощает техническое обслуживание.

Исполнения и маркировка высоковольтного разъединителя РВФЗ-10/630

Разъединитель РВФЗ-10/630 выпускается в нескольких конструктивных исполнениях:

• Исполнение I-II — предполагает расположение изоляторов разъединителя со стороны шарнирных контактов, в то время как заземляющие ножи будут со стороны разъемных контактов.
• Исполнение II-II — изоляторы и заземляющие ножи расположены со стороны шарнирных контактов.
• Исполнение III — заземляющие ножи с обеих сторон, изоляторы — со стороны разъемных контактов.
• Исполнение IV — изоляторы с двух сторон.

Маркировка разъединителя расшифровывается следующим образом:

• Р — разъединитель,
• В — для внутренней установки,
• ФЗ — фигурные изоляторы и заземляющие ножи,
• 10 — номинальное напряжение 10 кВ,
• 630 — номинальный ток 630 А.

Условия эксплуатации разъединителя РВФЗ-10/630

Разъединитель РВФЗ-10/630 разработан для эксплуатации в климатических условиях УХЛ (умеренный и холодный климат), категория размещения 2 (по ГОСТ 15150-69). Основные параметры эксплуатации:

1. Температура окружающего воздуха: от -40°С до +45°С;
2. Относительная влажность воздуха: до 100% при +25°С;
3. Высота над уровнем моря: не более 1000 метров;
4. Отсутствие токопроводящей пыли, агрессивных газов и паров.

Аппарат монтируется в шкафах КРУ, камерах КСО и комплектных трансформаторных подстанциях.

Разъединитель высоковольтный РВФЗ-10/630 купить в Екатеринбурге

Компания Уралэнергопрофи предлагает выгодные условия для приобретения разъединителей РВФЗ-10/630 в Екатеринбурге:

• Широкий ассортимент оборудования для энергетики;
• Гарантия качества и соответствие ГОСТ;
• Консультационная поддержка по выбору и монтажу оборудования;
• Оперативная доставка в регионы России.

Купить высоковольтный разъединитель РВФЗ вы можете, связавшись с нами удобным способом.
