Ввод высоковольтный ГКТПIII-90-126/2000-01, ИВЕЮ.686352.204

Высоковольтный ввод ГКТПIII-90-126/2000-01

Высоковольтный ввод трансформатора — важная часть энергетической инфраструктуры, обеспечивающая безопасность и надежность передачи электроэнергии. В системе «электростанция — линия электропередачи — трансформаторная подстанция» высоковольтные вводы играют ключевую роль, являясь связующим элементом, который обеспечивает стабильную работу всей сети. Одним из таких вводов является модель ГКТПIII-90-126/2000-01 (ИВЕЮ.686352.204), предназначенная для трансформаторов.

Особенности конструкции высоковольтного ввода ГКТПIII-90-126/2000-01

Высоковольтный ввод ГКТПIII-90-126/2000-01 представляет собой конденсаторный тип ввода с внутренней RIP изоляцией и полимерной наружной изоляцией. Этот ввод используется в трансформаторах и шунтирующих реакторах, где требуется высокая степень надежности и безопасности.

• Внутренняя изоляция типа RIP - эта технология обеспечивает высокую степень защиты и устойчивость к электрическим повреждениям, а также гарантирует длительный срок службы устройства.
• Наружная полимерная изоляция - полимерная оболочка обладает высокими гидрофобными свойствами, что предотвращает воздействие влаги и снижает риск электрических пробоев. Кроме того, она повышает стойкость к механическим повреждениям, что делает ввод надежным даже в сложных условиях эксплуатации.
• Отсутствие масла - конструкция ввода не содержит масла, что снижает риск утечек и пожарной опасности.
• Минимальные габариты и вес - благодаря компактности и легкости конструкции, вводы удобны в монтаже и обслуживании, а также позволяют сэкономить место и снизить общую массу оборудования.
• Низкий уровень ЧР - благодаря использованию инновационных материалов и технологий, обеспечивается низкий уровень частотных и радиочастотных помех, что повышает общую эффективность работы системы.

Преимущества вводов ГКТПIII-90-126/2000-01

Высоковольтные вводы ГКТПIII-90-126/2000-01 обеспечивают надежную работу энергетических объектов, таких как трансформаторные подстанции и линии электропередачи. От качества этих устройств зависит не только безопасность эксплуатации, но и стабильность работы всей энергетической системы. Надежность и долгосрочная эксплуатация вводов гарантирует стабильное снабжение потребителей качественной электроэнергией.

Высоковольтный ввод трансформатора ГКТПIII-90-126/2000-01 купить в Екатеринбурге

Компания Уралэнергопрофи предлагает широкий выбор высоковольтных вводов, в том числе модель ГКТПIII-90-126/2000-01. Для покупки высоковольтного ввода достаточно оставить заявку на сайте компании или связаться с менеджером по телефону. Наша компания гарантирует качество своей продукции, а также профессиональную консультацию и поддержку на всех этапах покупки и эксплуатации.

Технические характеристики высоковольтного ввода

Напряжение наибольшее рабочее 50 Гц	кВ	126
Напряжение наибольшее рабочее фазное	кВ	73
Напряжение испытательное для частичных разрядов (ЧР)	кВ	126
Уровень ЧР	пКл	10
Напряжение испытательное 50 Гц, 1 мин.	кВ	230
Напряжение испытательное грозового импульса полной волны 1,2/50мкс	кВ	550
Номинальный ток	А	2000
Ток термической стойкости в течение 2с Ith	кА	50
Ток динамической стойкости Id	кА	125
Разрядное расстояние	мм	1000
Длина пути утечки	мм	3150
Температура окружающей среды	0С	-60 ÷ +55
Температура масла трансформатора, максимальная среднесуточная	0С	90
Угол установки	град.	0...60
Испытательная консольная нагрузка	Н	4000
Длина нижней части	мм	720
Размер под установку трансформаторов тока	мм	400
Расчетная масса	кг	85

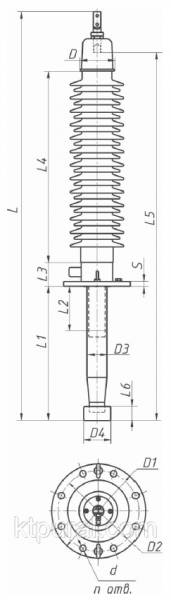

L, мм	L1, мм	L2, мм	D, мм	D1, мм	D2, мм	d, мм	Число отверстий
3025	1130	505	245	550	486	30	9
