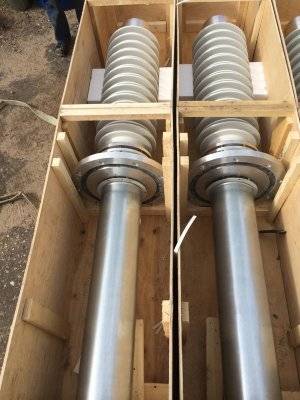

Ввод высоковольтный купить
Надежность и безопасность процессов производства, передачи и доставки электроэнергии до конечного потребителя неразрывно связаны с качеством специального энергетического оборудования, к которому относятся и высоковольтные вводы. Являясь частью конструкции силовых трансформаторов и шунтирующих реакторов, вводы — наиболее ответственный связующий элемент в контуре «электростанция — линия электропередачи — трансформаторная подстанция». Поэтому от надежной работы вводов такого типа зависит работоспособность всей энергетической системы и стабильное обеспечение потребителей качественной электроэнергией. С конструктивной точки зрения вводы представляют собой проходные изоляторы, предназначенные для вывода (ввода) высокого напряжения из бака трансформатора или реактора, и являются самостоятельными изделиями.
Особенности конструкции:
- Внутрення изоляция типа RIP: низкий уровень ЧР, минимальные габариты;
- Наружная полимерная изоляция: повышенные гидрофобные свойства, повышенная
стойкость к механическим повреждениям;
- Отсутствие масла;
- Простота конструкции, монтажа и эксплуатации;
- Возможность изготовления любой категории внешней изоляции путем набора
необходимого количества ребер;
- Минимальная масса.
Технические характеристики:
Напряжение наибольшее рабочее 50 Гц |
кВ |
126 |
Напряжение наибольшее рабочее фазное |
кВ |
73 |
Напряжение испытательное для частичных разрядов (ЧР) |
кВ |
126 |
Уровень ЧР |
пКл |
<=10 |
Напряжение испытательное 50 Гц, 1 мин. |
кВ |
230 |
Напряжение испытательное грозового импульса полной волны 1,2/50мкс |
кВ |
550 |
Номинальный ток |
А |
800 |
Максимальный ток, lmax |
А |
800 |
Сечение проводника при lmax |
кв. мм. |
1х400 |
Ток термической стойкости в течение 3с, lth |
кА |
20 |
Ток динамической стойкости, ld |
кА |
50 |
Разрядное расстояние |
мм |
1055 |
Длина пути утечки min |
мм |
3150 |
Температура окружающей среды |
град. |
-60 +55 |
Температура масла трансформатора, максимальная среднесуточная |
град. |
90 |
Угол установки |
град. |
0...90 |
Испытательная консольная нагрузка |
Н |
1250 |
Длина нижней части |
мм |
475...970 |
Размер под установку трансформаторов тока |
мм |
170...500 |
Масса |
кг |
39...55 |
