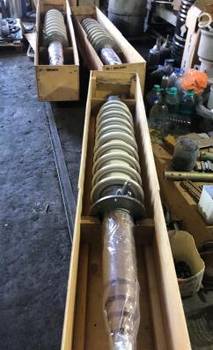

Высоковольтный ввод BRIT-R-90-110-550/800 (KH1.9.002-R)

Ввод высоковольтный BRIT-R-90-110-550/800 (KH1.9.002-R)

Вводы высоковольтные BRIT-R представляют собой проходные изоляторы, которые играют ключевую роль в работе силовых трансформаторов. Их основное назначение заключается в обеспечении безопасного вывода высокого напряжения из бака трансформатора наружу, гарантируя стабильность работы всей системы. Среди множества моделей особое внимание заслуживает высоковольтный ввод BRIT-R-90-110-550/800 (KH1.9.002-R), который широко применяется в энергетической отрасли благодаря своим характеристикам и надежности.

Назначение высоковольтного ввода BRIT-R-90-110-550/800

Высоковольтный ввод BRIT-R-90-110-550/800 является неотъемлемой частью силовых установок, работающих с напряжением 110 кВ. Он предназначен для передачи электроэнергии от трансформатора к внешним линиям электропередач, обеспечивая изоляцию и герметичность системы. Этот компонент критически важен, так как от его состояния зависит безопасность и эффективность работы трансформатора. Статистика показывает, что около 20% серьезных аварий высоковольтных трансформаторов связаны с неисправностями вводов, причем почти половина таких случаев приводит к катастрофическим последствиям — взрывам или пожарам. Это подчеркивает необходимость регулярного контроля и своевременной замены вводов.

Особенности высоковольтного ввода BRIT-R-90-110-550/800

Модель BRIT-R-90-110-550/800 разработана с учетом высоких требований к надежности и долговечности. Ее конструкция позволяет выдерживать значительные электрические и механические нагрузки, что особенно важно в условиях интенсивной эксплуатации. Основные особенности включают:

• Средний срок службы ввода составляет около 25 лет, хотя он может варьироваться в зависимости от условий эксплуатации. При этом трансформаторы, в которых он используется, рассчитаны на 50 лет работы.
• Естественный износ наступает в диапазоне 20–30 лет, что считается нормальным жизненным циклом. Однако отказы возможны и раньше — через 10–13 лет — из-за дефектов конструкции или качества.
• Вводы этой модели подходят как для новых установок, так и для замены устаревших компонентов, включая те, что эксплуатировались более 50 лет.

Опыт эксплуатации показывает, что отказы вводов чаще всего происходят по двум причинам: конструктивные недочеты на ранних стадиях (10–13 лет) и естественное старение материалов (20–30 лет). Это делает своевременную диагностику и наличие запасных комплектующих жизненно важными аспектами управления силовыми установками.

Когда может потребоваться замена ввода

Необходимость в замене высоковольтного ввода BRIT-R-90-110-550/800 возникает в нескольких случаях. Во-первых, если срок службы компонента подходит к концу (20–30 лет), его замена становится плановой мерой для предотвращения аварий. Во-вторых, неисправности могут проявиться раньше из-за внешних факторов, таких как перегрузки трансформатора или производственные дефекты. Наличие запасного ввода позволяет оперативно устранить проблему, минимизируя риски простоя оборудования и обеспечивая бесперебойную работу системы.

Купить высоковольтный ввод BRIT-R-90-110-550/800 в Екатеринбурге

Купить высоковольтный ввод BRIT-R-90-110-550/800 можно в компании Уралэнергопрофи в Екатеринбурге. Наша компания зарекомендовала себя как надежный поставщик электрооборудования, обладающий многолетним опытом и широким ассортиментом продукции. В нашем онлайн-каталоге всегда в наличии высоковольтные вводы 110 кВ, включая модель BRIT-R-90-110-550/800, по ценам, доступным для большинства заказчиков.

Технические характеристики высоковольтного ввода BRIT-R-90-110-550/800

Чертёж	КН 1.9.00 RY	КН 1.9.002 S
Тип внутренней изоляции	RIP (бумага, пропитанная компаундом)	RIP (бумага, пропитанная компаундом)
Тип внешней изоляции	Фарфор (усиленный, коричневый)	Полимер (серый)
Заполнение	Микагель	Микагель
Класс напряжения	110 кВ	110 кВ
Наибольшее рабочее напряжение	135 кВ	135 кВ
Максимальное фазное напряжение	78 кВ	78 кВ
Напряжение грозового испытательного импульса 1.2/50 мкс	550 кВ	550 кВ
Выдерживаемое напряжение пром. частоты под дождем	230 кВ	230 кВ
Испытательное одноминутное напряжение промышленной частоты 50 Гц в сухом состоянии	265 кВ	265 кВ
Номинальный ток	800 А	800 А
Сечение проводника при Imax	400 мм2	400 мм2
Ток термической стойкости Ith	20 кА	20 кА
Ток динамической стойкости Id	50 кА	50 кА
Интенсивность частичных разрядов	не более 2х10-12 Кл при 2Uф	не более 2х10-12 Кл при 2Uф
Длина пути утечки	3904 мм	4100 мм
Разрядное расстояние	1290 мм	1285 мм
Температура окружающей среды	-60o…+50o С	-60o…+55o С
Предельный угол установки к вертикали	0о…90о	0о…90о
Испытательная консольная нагрузка 1 мин.	1250 Н	1250 Н
Сейсмическая устойчивость по шкале MSK-64	9 баллов	9 баллов
Масса	96 кг	62 кг
