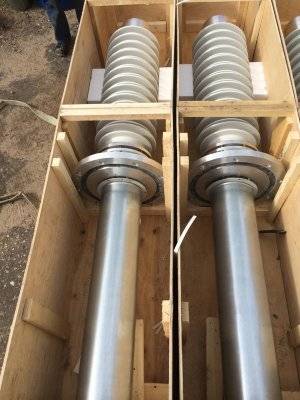

Высоковольтный ввод BRIT-R-90-110-550/800 (KH1.9.004-R)

Высоковольтный ввод трансформатора BRIT-R-90-110-550/800

Высоковольтный ввод BRIT-R-90-110-550/800 (KH1.9.004-R) представляет собой современное инженерное решение, разработанное для обеспечения надежной работы трансформаторов в условиях высоких электрических нагрузок. Этот проходной изолятор с твердой изоляцией типа RIP (Resin Impregnated Paper – электроизоляционная бумага, пропитанная смолой) предназначен для вывода высокого напряжения из бака трансформатора наружу, обеспечивая безопасность и стабильность работы электрооборудования. Ввод является самостоятельным конструктивным элементом, что делает его удобным в эксплуатации и обслуживании.

Назначение высоковольтного ввода BRIT-R-90-110-550/800

Основное назначение высоковольтного ввода BRIT-R-90-110-550/800 – обеспечение надежного соединения между внутренней частью трансформатора и внешними электрическими сетями. Он используется в силовых трансформаторах и другом высоковольтном оборудовании с классом напряжения до 110 кВ. Ввод рассчитан на номинальный ток 800 А и способен выдерживать значительные электрические нагрузки. Благодаря своей конструкции он подходит для эксплуатации в различных климатических условиях, соответствующих категориям УХЛ1 и Т1 по ГОСТ 15150-69. Это означает, что изделие устойчиво к перепадам температур и другим факторам окружающей среды, что особенно важно для регионов с суровым климатом.

Особенности высоковольтного ввода BRIT-R-90-110-550/800

Конструкция ввода BRIT-R-90-110-550/800 обладает рядом уникальных характеристик, которые обеспечивают его высокую надежность и долговечность. Расшифровка условного обозначения дает представление о его технических параметрах:

• B – bushing (ввод);
• R – resin (смола);
• I – impregnated (пропитанный);
• T – transformer (трансформаторный);
• R (M) – исполнение с фарфоровым изолятором;
• 90 – максимальный угол наклона к вертикали (в градусах);
• 110 – класс напряжения (кВ);
• 550 – напряжение грозового испытательного импульса (кВ);
• 800 – номинальный ток (А).

Технология RIP предусматривает использование электроизоляционной бумаги, пропитанной смолой, что обеспечивает отличные диэлектрические свойства и устойчивость к электрическим пробоям. Фарфоровый изолятор, применяемый в конструкции, может быть усиленным (обозначение «У» в каталожном номере), что делает ввод особенно подходящим для работы в условиях окружающей среды с высокой степенью загрязнения, например, в промышленных зонах или районах с повышенной влажностью.

Ввод KH1.9.004-R(M) состоит из базового элемента KH1.9.005-R(M) и переходного фланца, что упрощает его монтаж и интеграцию в различные системы. Допустимый угол наклона до 90 градусов позволяет гибко устанавливать оборудование в зависимости от проектных требований.

Купить высоковольтный ввод BRIT-R-90-110-550/800 в Екатеринбурге

Купить высоковольтный ввод BRIT-R-90-110-550/800 можно в компании Уралэнергопрофи, расположенной в Екатеринбурге. Эта организация специализируется на поставке высококачественного электрооборудования для энергетической отрасли. Наша компания предлагает своим клиентам не только надежную продукцию, но и профессиональную консультацию по выбору оборудования, а также оперативную доставку. Обращение к нам гарантирует покупку оригинального изделия, соответствующего всем заявленным техническим характеристикам.

Основные технические характеристики ввода BRIT-R-90-110-550/800

Тип ввода	BRIТ-M-90-110-550/800	BRIТ-R-90-110-550/800
Каталожный номер габаритного чертежа	КН1.9.002-M, КН1.9.003-M, КН1.9.004-M, КН1.9.005-M	КН1.9.002-RУ, КН1.9.003-RУ, КН1.9.004-RУ, КН1.9.005-RУ
Класс напряжения, кВ	110	110
Наибольшее рабочее напряжение ввода, кВ	126	126
Максимальное фазное напряжение, кВ	78	78
Номинальный ток, А	800	800
Уровень частичных разрядов при напряжении 2,0*U max /√3, пКл	< 2	< 2
Испытательное напряжение в сухом состоянии (1 мин., 50 Гц), кВ	265	265
Выдерживаемое напряжение под дождем (50 Гц), кВ	230	230
Напряжение грозового испытательного импульса 1.2/50 мкс., кВ	550	550
Предельный угол установки к вертикали	90	90
Испытательная консольная нагрузка, 1 мин, Н	1250	1250
Длина пути утечки, мм и соответствующая ей степень загрязнения	3815 (IV)	3904 (IV)
