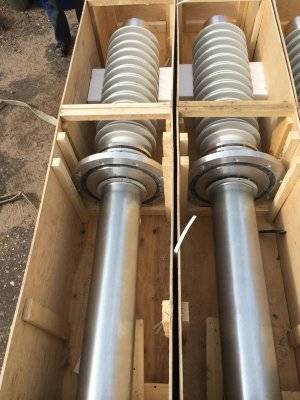

Высоковольтный ввод ГМЛII-90-110/2000У1

Высоковольтные вводы выключателя

Высоковольтный линейный ввод конденсаторного типа с внутренней RIP и полимерной наружной изоляцией ГМЛII-90-110/2000 О1 предназначен для установки в стенах и перекрытиях зданий распределительных устройств. Вводы не требуют технического обслуживания, кроме замены, в случае необходимости, пластины измерительного вывода (один раз в десять лет).

Особенности конструкции ввода

•  Внутренняя изоляция типа RIP : низкий уровень ЧР, минимальные габариты;
•  Наружная полимерная изоляция: повышенные гидрофобные свойства, повышенная стойкость к механическим повреждениям;
•  Отсутствие масла;
•  Простота конструкции, монтажа и эксплуатации;
•  Минимальная масса.

Высоковольтные вводы и их классификация

Вводы являются неотъемлемой частью высоковольтного оборудования (трансформаторов, шунтирующих реакторов, масляных выключателей, КРУЭ) и применяются как самостоятельный элемент закрытых распределительных устройств.

По назначению вводы подразделяются на:

• вводы для трансформаторов (автотрансформаторов);

• вводы для реакторов;

• вводы для масляных выключателей;

• вводы для КРУЭ;

• линейные вводы.

По виду внутренней изоляции вводы изготавливаются:

• с бумажно-масляной изоляцией;

• с твёрдой изоляцией;

• с маслобарьерной изоляцией;

• с элегазовой изоляцией.

По номинальному напряжению вводы изготавливаются на классы напряжения: 20, 24, 35, 66, 110, 150, 220, 330, 500, 750, 1150 кВ.

По номинальному току вводы рассчитаны на токи: 150, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3150, 6300, 8000. 14000. 18000, 20000 А.

По климатическому исполнению вводы выпускаются для эксплуатации в районах:

• с умеренным климатом (У);

• c холодным климатом (ХЛ);

• c умеренным и холодным климатом (УХЛ);

• с тропическим климатом (Т);

• с влажным тропическим климатом (ТВ);

• общеклиматического исполнения (О).

Вводы высоковольтные купить в Екатеринбурге

Компания Уралэнергопрофи предлагает широкий выбор высоковольтных вводов. Звоните нашим менеджерам для уточнения деталей заказа.
