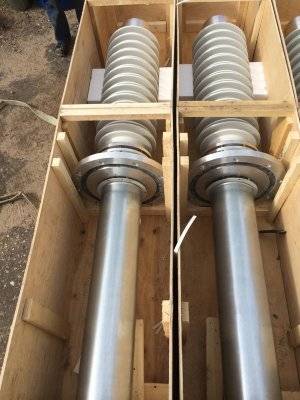

Высоковольтный ввод ГМТА-45-110/630У1

Высоковольтный ввод силового трансформатора купить в Екатеринбурге

Технические и качественные характеристики:
1. Ввод предназначен для установки на автотрансформаторах типа АТДЦТН-63000/220/110/10, АТДТНГУ-60000/220/110/6 и
трансформаторах типа ТДТН-10000/110/35/10 вместо установленного ввода типа ГМТА-45-110\630У1 (чертеж 2ИЭ.800.026).
2. Высоковольтный ввод предназначен для длительного хранения в аварийном запасе сроком не менее 60 месяцев. В связи с этим
нижняя часть (изоляционный остов) ввода должна быть в защитной металлической ёмкости, залитой трансформаторным маслом,
не требующей технического обслуживания.
Возможно поставка ввода с RIS изоляцией без защитной металлической ёмкости, в случае предоставления оригинала или
нотариально засвидетельствованной копии письма завода-изготовителя о подтверждении длительного хранения в аварийном запасе
сроком не менее 60 месяцев. Письмо должно быть предоставлено при поставке ввода.
3. Полное описание и необходимые параметры указаны в технических условиях на заказ трансформаторных высоковольтных
вводов 110 кВ.
4. Поставщик при поставке товара должен представить оригинал или нотариально засвидетельствованную копию письма завода-
изготовителя о подтверждении взаимозаменяемости предлагаемого ввода (с указанием типа и чертежа) с вводом типа ГМТА-45-
110\630У1 (чертеж 2ИЭ.800.026).
5. Потенциальный поставщик в заявке на участие в тендере должен представить габаритные, установочные и присоединительные
размеры предлагаемого ввода в виде рисунка. Длина нижней части и соединительные размеры фланца предлагаемого ввода
должны соответствовать размерам, указанным на рисунке 1, приложенном к технической спецификации.
6. Технические условия на заказ трансформаторных высоковольтных вводов 110 кВ и габаритные, установочные,
присоединительные размеры установленного высоковольтного ввода 110 кВ, приведенные на рисунке 1, прилагаются и являются
неотъемлемой частью технической спецификации.

Классификация высоковольтных вводов

Вводы являются неотъемлемой частью высоковольтного оборудования (трансформаторов, шунтирующих реакторов, масляных выключателей, КРУЭ) и применяются как самостоятельный элемент закрытых распределительных устройств.

По назначению вводы подразделяются на:

• вводы для трансформаторов (автотрансформаторов);

• вводы для реакторов;

• вводы для масляных выключателей;

• вводы для КРУЭ;

• линейные вводы.

По виду внутренней изоляции вводы изготавливаются:

• с бумажно-масляной изоляцией;

• с твёрдой изоляцией;

• с маслобарьерной изоляцией;

• с элегазовой изоляцией.

Ввод высоковольтный купить в Екатеринбурге

Компания Уралэнергопрофи предлагает широкий выбор высоковольтных вводов. Звоните нашим менеджерам для уточнения деталей заказа.
